5 contour de la pièce finie – HEIDENHAIN CNC Pilot 4290 Manuel d'utilisation
Page 247
CNC PILOT 4290 HEIDENHAIN
235
Pour la profondeur de gorge, la CNC PI-
LOT se réfère à l'élément de référence.
Le fond de la gorge est parallèle à
l'élément de référence.

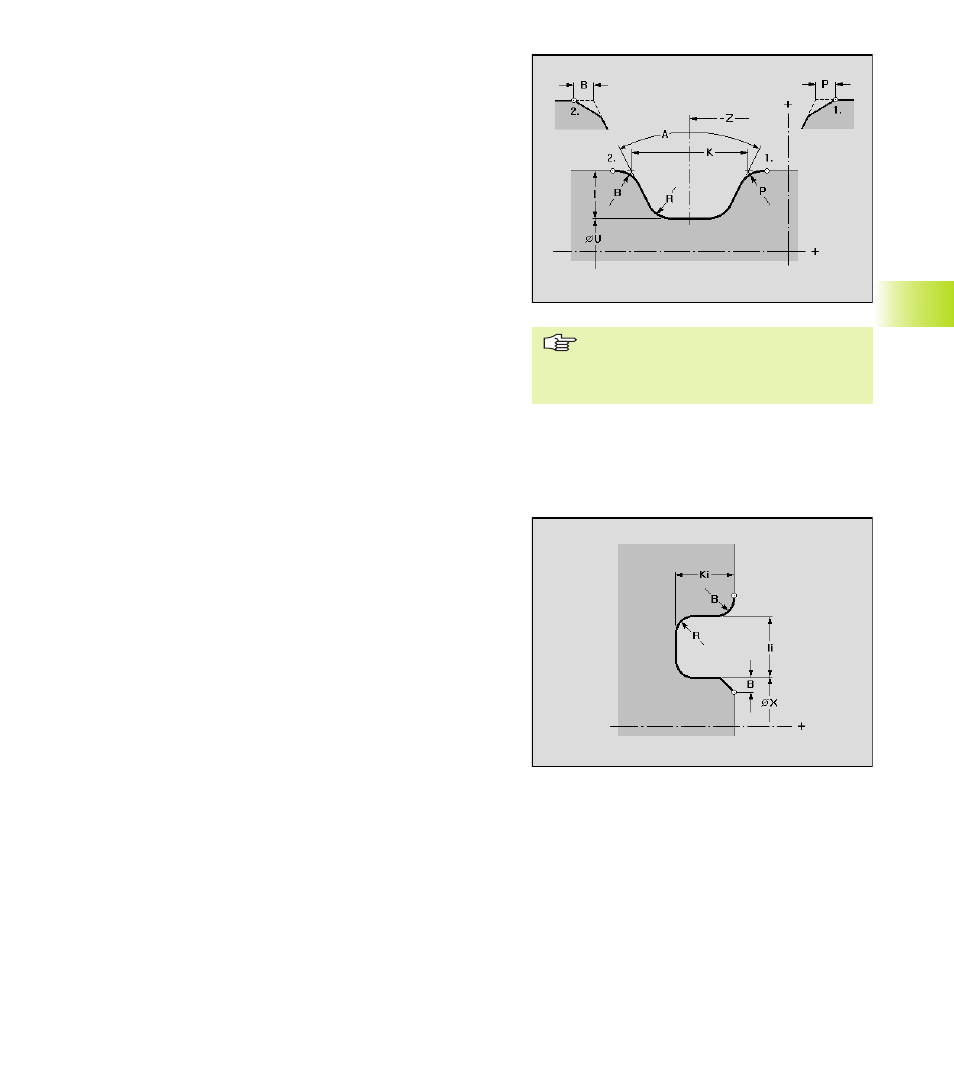

Gorge forme D (anneau d'étanchéité)
définit une gorge axiale ou radiale sur le contour externe ou inter-
ne. La gorge est affectée à l'élément de référence précédemment
sélectionné.
Paramètres
X:
Point initial de la gorge radiale
Z:
Point initial de la gorge axiale
I:
Diamètre/rayon du fond de la gorge
Ii:
■
gorge axiale: profondeur de la gorge
■
gorge radiale: largeur de la gorge (tenir compte du signe !)
Ki:
■
gorge axiale: largeur de la gorge (tenir compte du signe !)
■
gorge radiale: profondeur de la gorge
B:
Rayon externe/chanfrein (sur les deux faces de la gorge)
■
Non: pas de chanfrein/d'arrondi
■
Chanfrein: B = largeur du chanfrein
■
Arrondi: B = rayon de l'arrondi
R:
Rayon au fond (rayon interne aux deux angles de la gorge)
6.5 Contour de la pièce finie
Gorge générale
définit une gorge axiale ou radiale sur un élément linéaire de
référence. La gorge est affectée à l'élément de référence
sélectionné.
Paramètres
X/Z:
Point de référence
K:
Largeur de la gorge (sans chanfrein/arrondi)
I:
Profondeur de la gorge
U:
Diamètre/rayon du fond de la gorge (pour gorges parallèles
à l'axe Z)
A:
Angle de la gorge (angle séparant les flancs de la gorge) –
0° <= A < 180°
P:
Rayon externe/chanfrein coin éloigné du point initial
■
Non: pas de chanfrein/d'arrondi
■
Chanfrein: P = largeur du chanfrein
■
Arrondi: P = rayon de l'arrondi
B:
Rayon externe/chanfrein coin proche du point initial
■
Non: pas de chanfrein/d'arrondi
■
Chanfrein: B = largeur du chanfrein
■
Arrondi: B = rayon de l'arrondi
R:
Rayon au fond (rayon interne aux deux angles de la gorge)
