CNC PILOT 4290 HEIDENHAIN 35

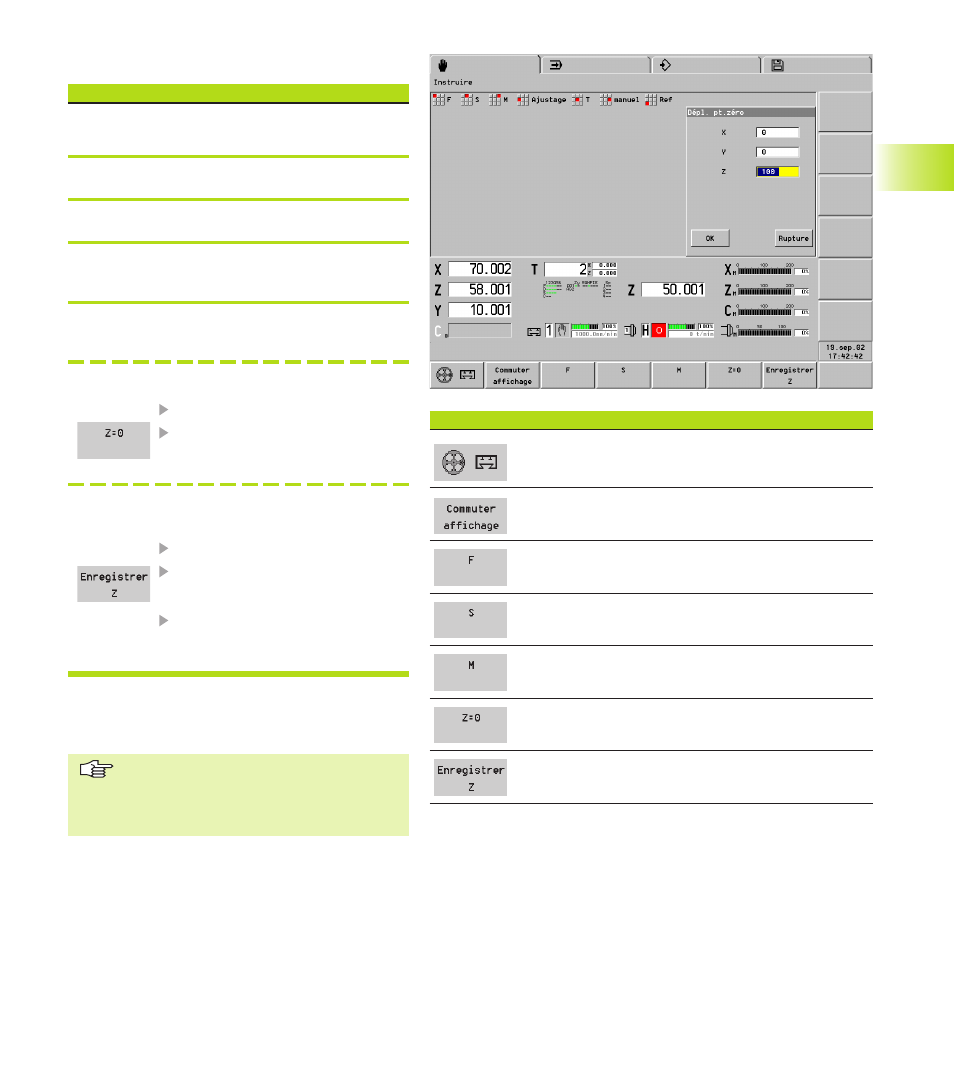

3.4.2 Décalage du point zéro pièce
Décalage du point zéro pièce
Avec plusieurs chariots: Définir le chariot (touche
commutation de chariot)
<
Orienter l'outil
<
Sélectionner „Ajustage – Décaler pt. zéro“
<
La boîte de dialogue „Dépl. pt. zéro“ affiche le
point zéro pièce correct (= décalage point zéro).
<
Introduire le point zéro pièce
Introduire le „décalage du point zéro“
Position d'affleurement = point zéro pièce
Affleurer la surface transversale
Enregistrer la position
d'affleurement comme point zéro
pièce
Point zéro pièce par rapport à la position
d'affleurement
Affleurer la surface transversale
Enregistrer la position
d'affleurement
Introduire la „valeur de mesure“
(distance position d'affleurement –
point zéro pièce)
Le point zéro pièce est défini dans les paramètres
de réglage (sélection: „Para. act. – Réglage (menu) –
Zéro-pièce – ..“).
■ Le „décalage“ se réfère au point zéro
machine.
■ Vous pouvez aussi décaler le point zéro
pièce pour l'axe X et l'axe Y.
Softkeys
■ Affecter la manivelle à un axe
■ Définir la résolution de la manivelle
Commuter l'affichage de la machine
Introduire l'avance par tour
Introduire la vitesse de coupe constante
Introduire la fonction M
Définir la position Z comme point zéro pièce (ou
position X ou Y)
Définir le point zéro pièce par rapport à la position Z
actuelle (ou position X ou Y)
3.4 Fonctions d'ajustage
