6 TURN PLUS

252

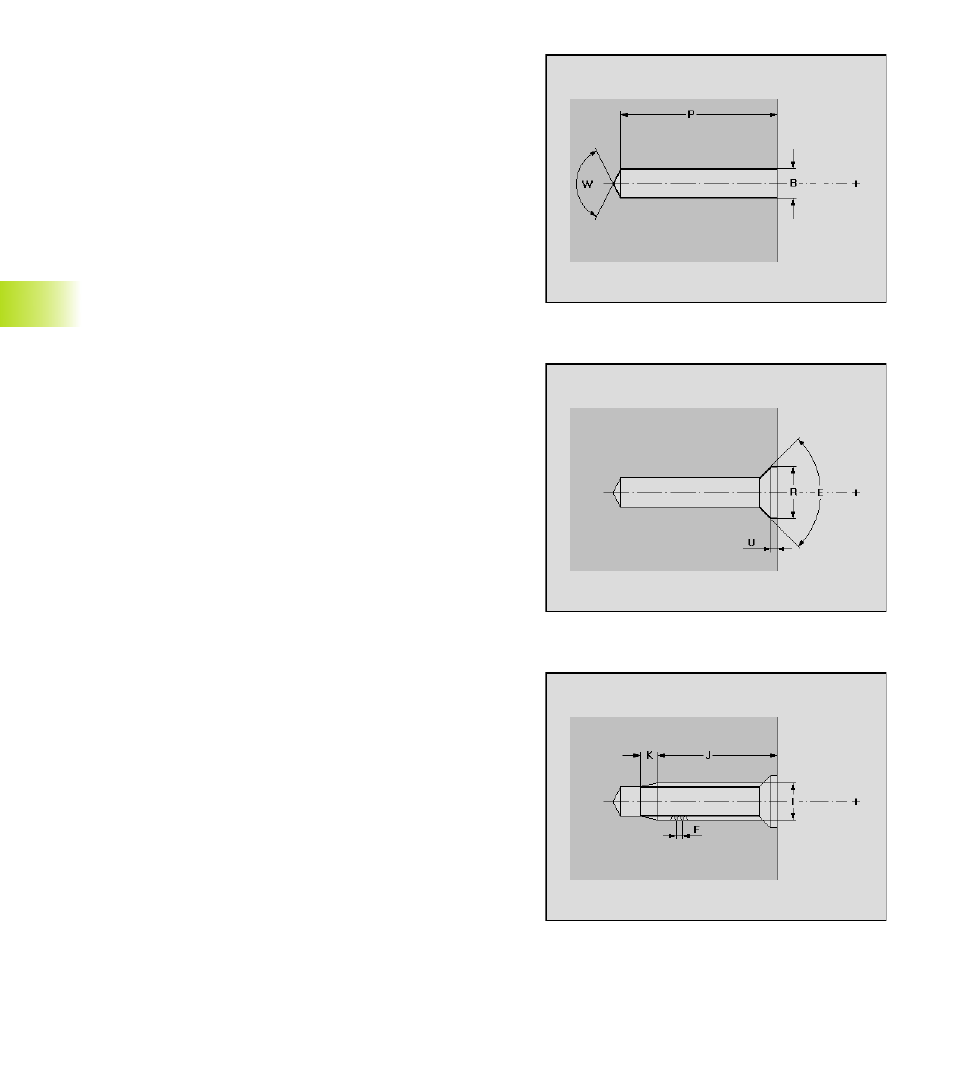

Paramètre du trou centré
B:

Diamètre de perçage

P:

Profondeur de perçage (profondeur du trou et lamage –
sans pointe de perçage et de centrage)

W:

Angle de pointe

■

W=0°: Avec le cycle de perçage, la CAP génère une

„réduction d'avance (V=1)“

■

W>0°: angle de pointe

Ajustement: H6...H13 ou „sans ajustement“ (cf. „

6.16.6 Perçage“)

6.6 Contours avec l'axe C

Paramètres pour le lamage
R:

Diamètre de lamage

U:

Profondeur de lamage

E:

Angle de lamage

Paramètres du filet
I:

Diamètre nominal

J:

Profondeur du filet

K:

Attaque du filet (longueur en sortie)

F:

Pas de vis

Mode: filet à droite/à gauche
