CNC PILOT 4290 HEIDENHAIN 111
Avance rapide en coordonnées machine G701
Le chariot se déplace en rapide sur la trajectoire la plus courte
jusqu'au ”point-cible”.
Paramètre
X, Z: Point final (cote de diamètre X)
Avec axe Y: cf. Manuel d'utilisation „CNC PILOT 4290 avec axe Y“
„X, Z“ se réfèrent au point zéro machine
et au point de référence du chariot.
4.6.3 Déplacements linéaires et circulaires simples

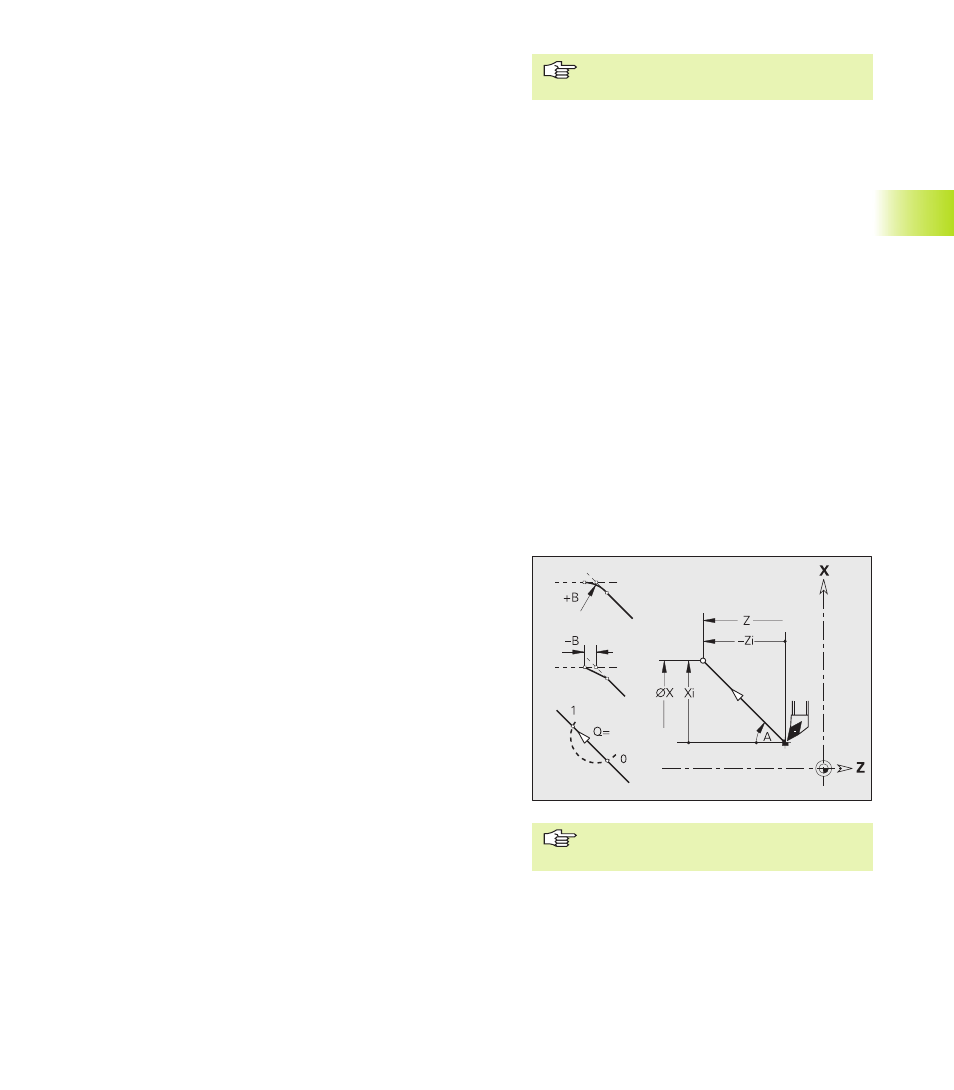

Droite G1
L'outil se déplace selon l'avance d'usinage sur une trajectoire
linéaire jusqu'au „point final”.
Paramètres
X, Z: Diamètre, longueur point final (cote de diamètre X)
A: Angle (direction angulaire: cf. figure d'aide)
Q: Point d'intersection – par défaut: 0. Point final si la droite
coupe un arc de cercle.
■ Q=0: point d'intersection proche
■ Q=1: point d'intersection éloigné
B: Chanfrein/arrondi – Transition vers l'élément de contour
suivant. Programmez le point final théorique si vous
introduisez un chanfrein/arrondi.
■ B pas d'introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
E: Facteur d'avance spéciale pour chanfrein/arrondi
(0 < E <= 1) – par défaut: 1
(avance spéciale = avance active * E)
Avec axe Y: cf. Manuel d'utilisation „CNC PILOT 4290 avec axe Y“
Programmation X, Z: en absolu, en
incrémental, avec effet modal ou „?“
4.6 Commandes d'usinage
