8 Données d'outillage 380
8.1 Banque de données des outils
Exemple d'un outil de type 311
Paramètre boîte de dialogue 2 B S TP
Pte-out. DIN: type de porte-outils – • –

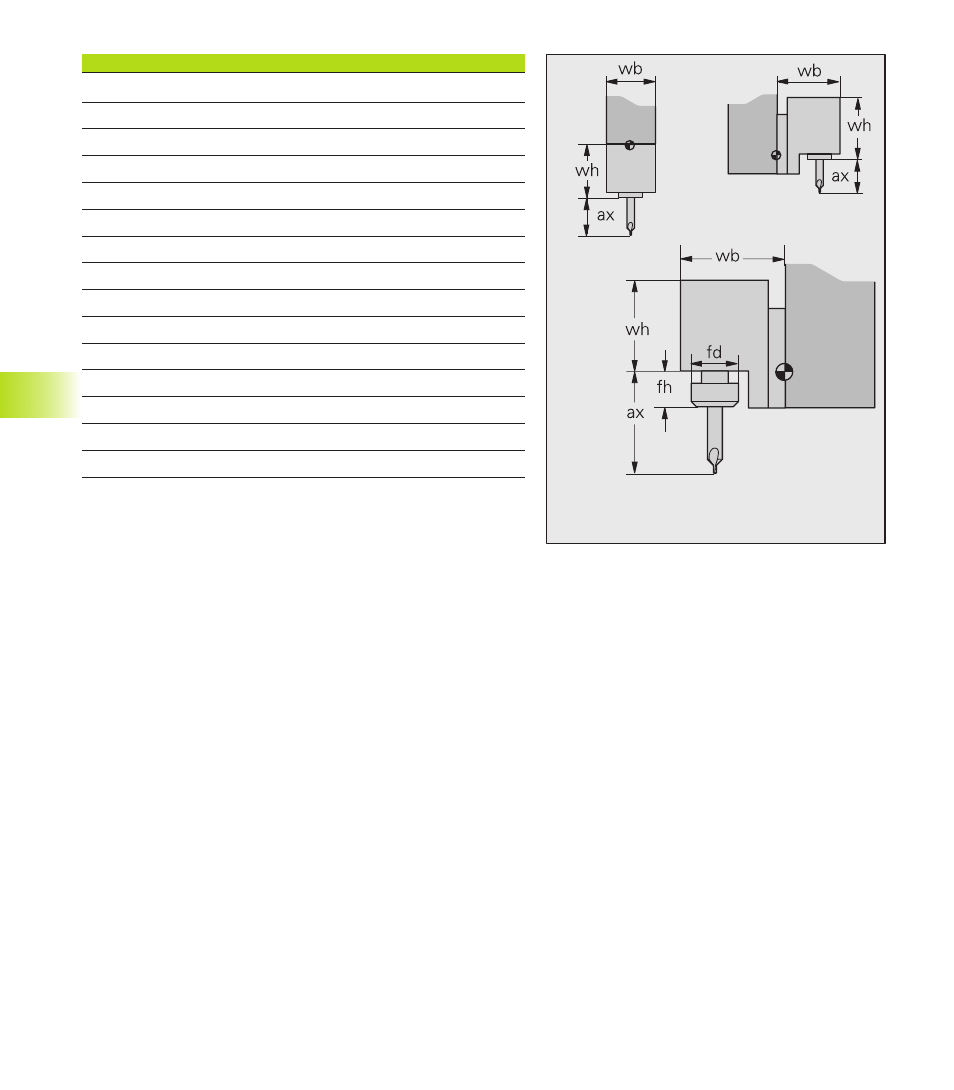

H.p. out (wh): hauteur du porte-outils – • –
Lar. po. (wb): largeur du porte-outils – • –
Dm. mand. (fd): diamètre du mandrin – *1 –
H. mandr. (fh): hauteur du mandrin – *1 –
L. sail. (ax): longueur en saillie – • –
Pas (hb): pas de vis • – •
Qual. ajust.: qualité ajustement: cf. liste mots fixes *2 – – •
dispo..: disponibilité physique • – •
N° figure – • –
Mat. coupe: matière de coupe – – •
Corr. CSP: facteur de correction vitesse de coupe – – •
Corr. FDR: facteur de correction pour l'avance – – •
Corr. Deep: facteur de correction prof. de coupe – – •
Type logemt. (type de logement) • – •
Liste des mots fixes „Qualité d'ajustement“:
■ H6
■ H7
■ H8
■ H9
■ H10
■ H11
■ H12
■ H13
*1 – Cotes du mandrin
■ porte-outils F, K: „fd, fh“ pour la cotation du porte-outils
■ autres porte-outils: aucun mandrin ne sera représetné si fd=0,
fh=0
*2: La sélection d'outil automatique de TURN PLUS vérifie „Qual.
ajust.“ définie/indéfinie - Il n'y a pas d'exploitation détaillée.
B: Données de base
S: Représentation de l'outil (simulation)
TP: TURN PLUS
cf. également:
■ „ 8.1.4 Outils multiples, surveillance de la durée de vie“
(paramètres de la troisième boîte de dialogue)
■ „ 8.1.5 Remarques sur les données d'outils“
■ „ 8.1.6 Porte-outils, position du logement“
