3 CNC PILOT 4290 HEIDENHAIN

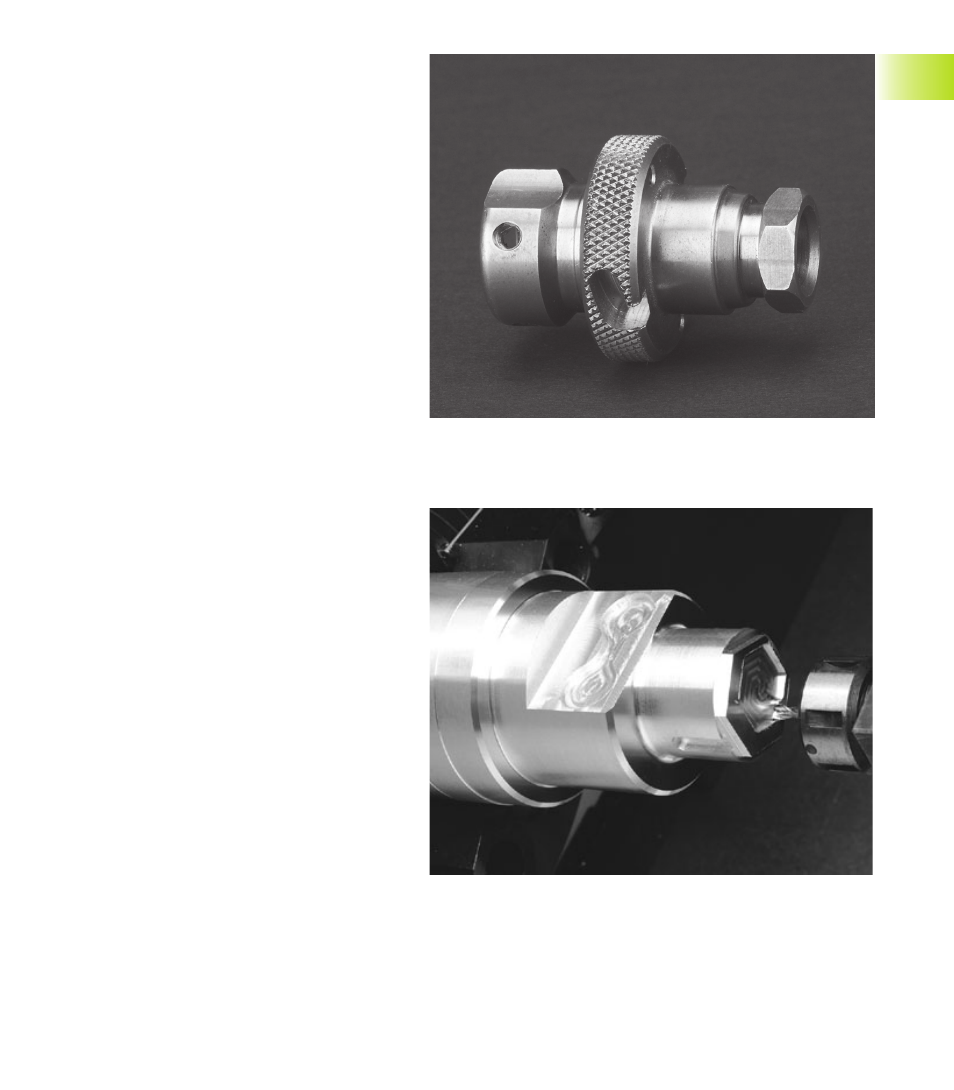

L'axe C
Avec l'axe C, vous exécutez des opérations de
perçage et de fraisage sur la face frontale et la face
arrière ainsi que sur le pourtour.
Avec l'utilisation de l'axe C, un axe est en
interpolation linéaire ou circulaire avec la broche
dans le plan d'usinage choisi pendant que le
troisième axe est en interpolation linéaire.
La CNC PILOT facilite la création de programmes
CN avec l'axe C en:
■ DIN PLUS
■ TURN PLUS Définition du contour
■ TURN PLUS Création du plan de travail
L'axe Y
Avec l'axe Y, vous exécutez des opérations de
perçage et de fraisage sur la face frontale et la face
arrière ainsi que sur le pourtour.
Avec l'utilisation de l'axe Y, deux axes sont en
interpolation linéaire ou circulaire dans le plan
d'usinage choisi pendant que le troisième axe est
en interpolation linéaire. Ceci permet d'usiner, par
exemple, des rainures ou des poches avec surfaces
de base planes et bords de rainures verticaux. Par
indication de l'angle de broche, vous définissez la
position du contour de fraisage sur la pièce.
La CNC PILOT facilite la création de programmes
CN avec l'axe Y en:
■ DIN PLUS
■ TURN PLUS Définition du contour
■ TURN PLUS Création du plan de travail
