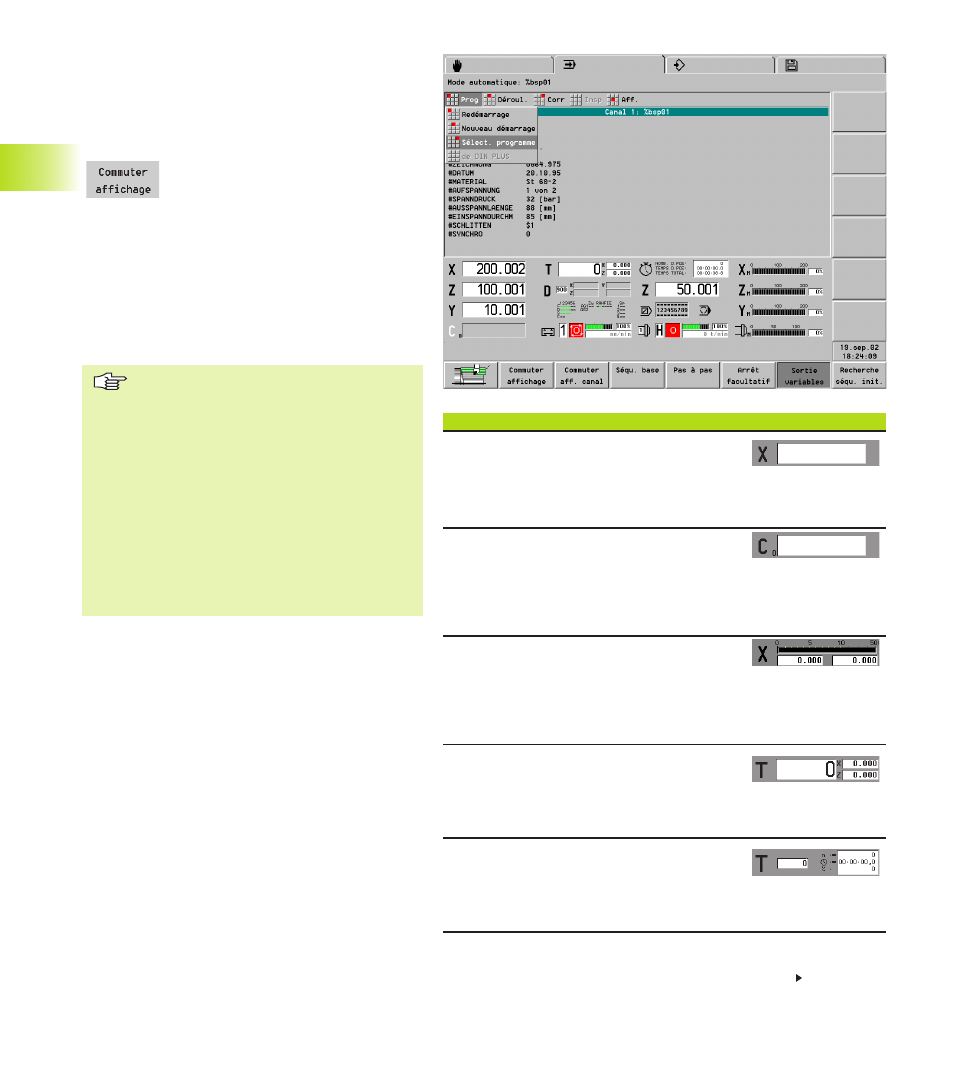

Eléments de l'affichage
Affichage de position (valeur effective)
Distance pointe de l'outil – point zéro pièce
■ Champ vide: point de référence non franchi sur l'axe
■ Lettre d'axe blanche: pas de „validation“
Affichage de position (valeur effective) C
Position de l'axe C.
■ „Indice“: Désigne l'axe C „0/1“
■ Champ vide: L'axe C est inactif
■ Lettre d'axe blanche: pas de „validation“
Affichage du chemin restant
Chemin restant à parcourir pour le déplacent en cours
■ Curseur de défilement: chemin restant en „mm“
■ Champ en bas, à gauche: position effective
■ Champ en bas, à droite: chemin restant
Affichage T – sans contrôle de la durée de
vie de l'outil
■ Numéro T de l'outil actif
■ Valeurs de correction de l'outil
Affichage T – avec contrôle de la durée de
vie de l'outil
■ Numéro T de l'outil actif
■ Données relatives à la durée de vie de l'outil
3.6 Affichage de la Machine
L'affichage Machine de la CNC PILOT peut être
configuré. Pour chaque chariot, vous pouvez
configurer jusqu'à 6 types d'affichage pour le mode
Manuel et 6 autres pour le mode Automatique.
Commute vers l'„affichage configuré
suivant“
Avec la touche de commutation de
chariot, vous commutez vers
l'affichage du chariot suivant et avec la
touche de commutation broche, vers
l'affichage de la broche suivante.
Le tableau „Eléments de l'affichage“ illustre les
champs d'affichage standard. Autres champs
d'affichage: cf. „
7.3 Paramètres de la commande“
Vous pouvez configurer les valeurs de
l'affichage de position dans „Type
affichage“ (paramètre-machine 17):
■ 0: valeurs effectives
■ 1: erreur de poursuite
■ 2: distance
■ 3: pointe de l'outil par rapport au point
zéro machine
■ 4: position du chariot
■ 5: distance came de référence –
impulsion zéro
■ 6: position nominale
■ 7: différence pointe de l'outil – position
du chariot
■ 8: position nominale IPO
