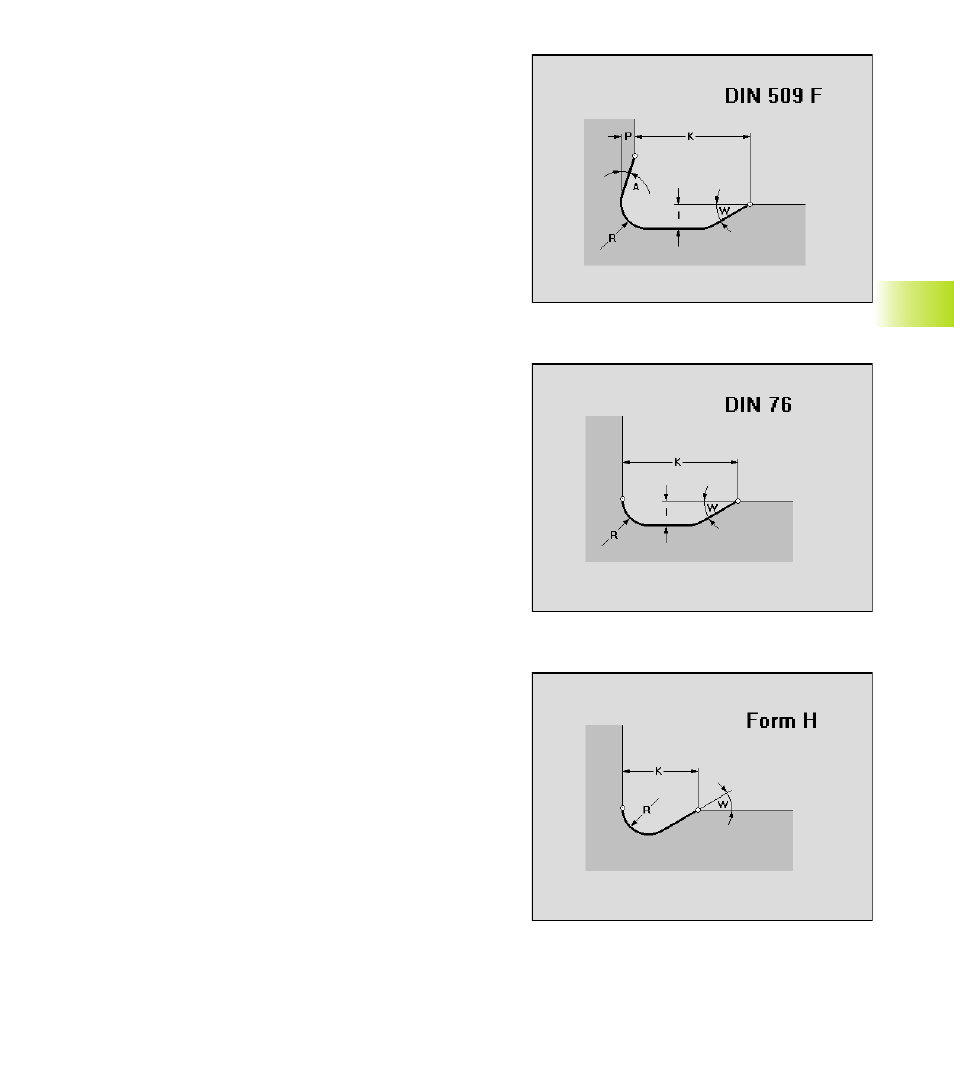

Dégagement de forme F
Paramètres
K:
Longueur du dégagement
I:
Profondeur du dégagement (cote de rayon)
R:
Rayon du dégagement (aux deux angles du dégagement)
P:
Profondeur transversale
W:
Angle d'entrée (angle du dégagement)
A:
Angle de sortie (angle transversal)
TURN PLUS propose les paramètres du dégagement en fonction
du diamètre (cf. „
11.1.3 Paramètres pour dégagements DIN 509 F“).
Dégagement de forme G
TURN PLUS propose les paramètres – Vous pouvez écraser les
données. Les valeurs proposées sont basées sur le filet ISO
métrique (DIN 13) calculé au moyen du diamètre.
■
Paramètres:
cf. „
11.1.1Paramètres pour dégagements DIN 76“
■
Calcul du pas de vis: cf. „
11.1.5 Pas de vis“
Paramètres
F:
Pas de vis
K:
Longueur du dégagement (largeur du dégagement)
I:
Profondeur du dégagement (cote de rayon)
R:
Rayon du dégagement (aux deux angles
du dégagement - par défaut: R=0,6*I
W:
Angle d'entrée (angle du dégagement)
Dégagement de forme H
Paramètres
K:
Longueur du dégagement
R:
Rayon du dégagement
W:
Angle d'approche
6.5 Contour de la pièce finie
