6 TURN PLUS 296
Tronçonnage
Le tronçonnage est réalisé avec le programme expert inscrit dans
le paramètre d'usinage 21 – „UP 100098“. Les programmes experts
sont fournis par le constructeur de la machine. Ils peuvent donc
diverger quelque peu des paramètres décrits ci-après. A l'aide du
programme expert ou du manuel de la machine, vérifiez la
signification des paramètres et la procédure du programme expert.
TURN PLUS calcule les paramètres dans toute la mesure du
possible et les inscrit comme valeurs par défaut. Vérifiez ou
complétez les valeurs d'introduction.
Paramètres
Diamètre de la barre (LA):
Point initial en Z (LB): TURN PLUS enregistre la position définie lors
de la sélection de la zone
Chanfrein/arrondi (LC):
■ < 0: Largeur de chanfrein
■ > 0: Rayon d'arrondi
Avance réduite à partir de X (LD): Pour la „dernière droite“
(L'„avance réduite“ est définie dans le programme expert)
Diamètre de la pièce finie (LE): pour définir la position du chanfrein/
de l'arrondi
Diamètre intérieur (LF): le programme expert prévoit un
déplacement au-delà de cette position pour garantir un
tronçonnage correct
■ = 0: pour une „pièce pleine“
■ > 0: pour un tube
Distance de sécurité (LH): jusqu'à la position initiale en X
Largeur de l'outil coupant (I): n'est généralement pas exploitée
Sélectionner la zone d'usinage:
Elément vertical sur lequel doit avoir lieu
le tronçonnage – et le chanfrein/arrondi.
6.12 Création Int
er
activ
e du Plan de tr
a
v
ail (CIP)
Suite: cf. page suivante

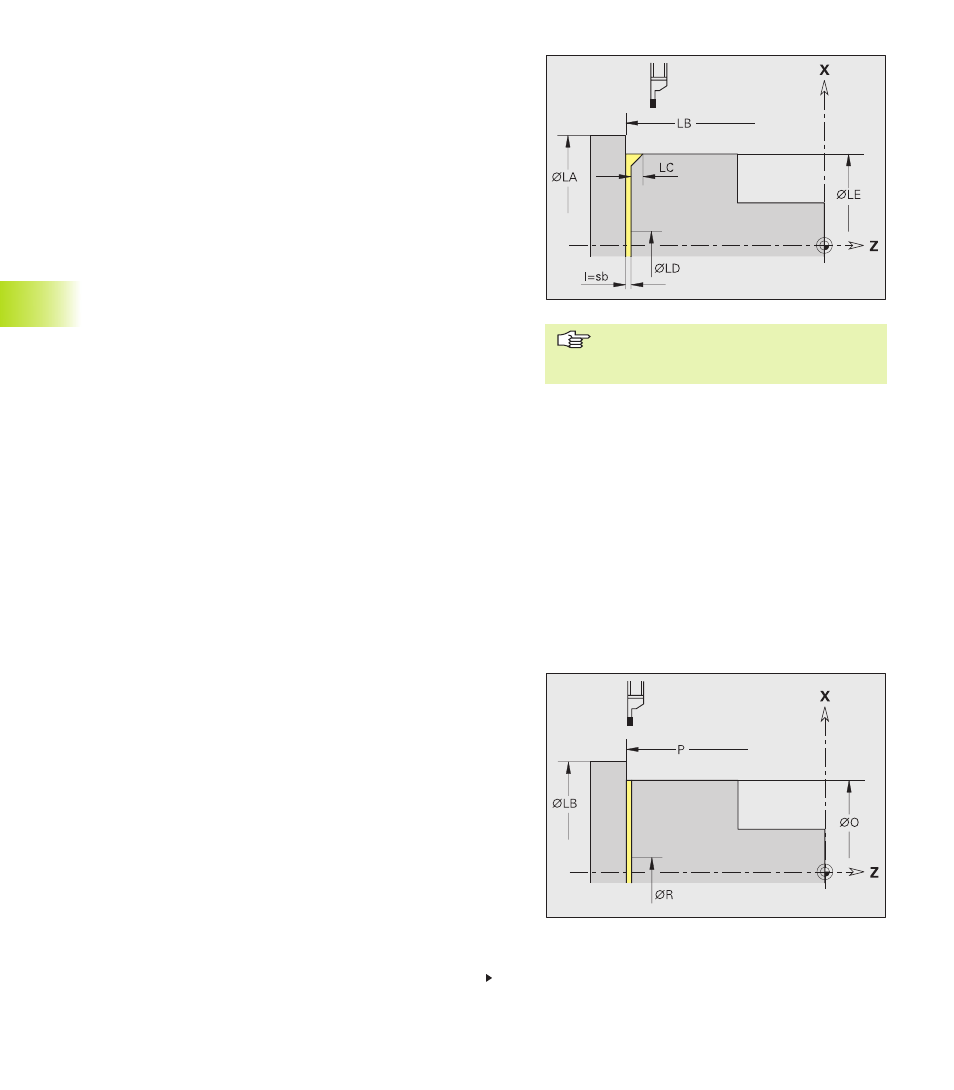

Paramètres du „Tronçonnage“
Tronçonnage et transfert de pièce
TURN PLUS active un programme expert (paramètre d'usinage 21)
pour le tronçonnage et le transfert de pièce. Le programme expert
à utiliser dépend de l'introduction dans „1er serrage broche .. –
2ème serrage broche ..“) en en-tête de programme:
■ Broche identique (changement manuel): Introduction de „UP-
ABHAND“
■ Broches différentes (transfert de la pièce à la contre-broche):
Introduction de „UP-UMKOMPLA“
Les programmes experts sont fournis par le constructeur de la
machine. Ils peuvent donc diverger quelque peu des paramètres
décrits ci-après. A l'aide du programme expert ou du manuel de la
machine, vérifiez la signification des paramètres et la procédure du
programme expert.
