CNC PILOT 4290 HEIDENHAIN 223
6.3.5 Introduction des contours sur
l'axe C
Vous définissez les formes standard avec des
figures, figures ou trous disposés régulièrement de
manière linéaire ou circulaire sur les modèles. Vous
définissez des contours complexes à l'aide des
éléments de base que sont les droites et arcs de
cercle.
Modèles
■ modèles de trous linéaires (modèles de trous)
■ modèles de trous circulaires (modèles de trous)
■ modèles de figures linéaires (contours de
fraisage)
■ modèles de figures circulaires (contours de
fraisage)
■ un seul trou
Figures
■ Cercle (cercle entier)
■ Rectangle
■ Polygone
■ Rainure linéaire
■ Rainure circulaire
Vous positionnez les modèles et figures sur
■ face frontale (usinage avec axe C)
■ pourtour (usinage avec axe C)
■ face arrière (usinage avec axe C)
Configurer/sélectionner le plan de référence
Le plan de référence (la fenêtre) est entouré(e) d'un
cadre en couleur. TURN PLUS oriente toutes les
activités sur cette fenêtre.
Activer un autre plan de référence (fenêtre):
1. Régler la configuration de la fenêtre
Sélectionner „Configuration – Modifier – Vues“
(menu principal)
Sélectionner la fenêtre (boîte de dialogue
„Configuration fenêtre“)
Retour au menu principal
Sélectionner „Pièce – Pièce finie“
Sélectionner la fenêtre: „Page vers l'avant/
l'arrière“
2. Sélectionner la fenêtre (plan de référence)
Sélectionner la fenêtre „Contour de tournage“
Sélectionner Modèle/figure (sous-menu „Modèle/
figure“)

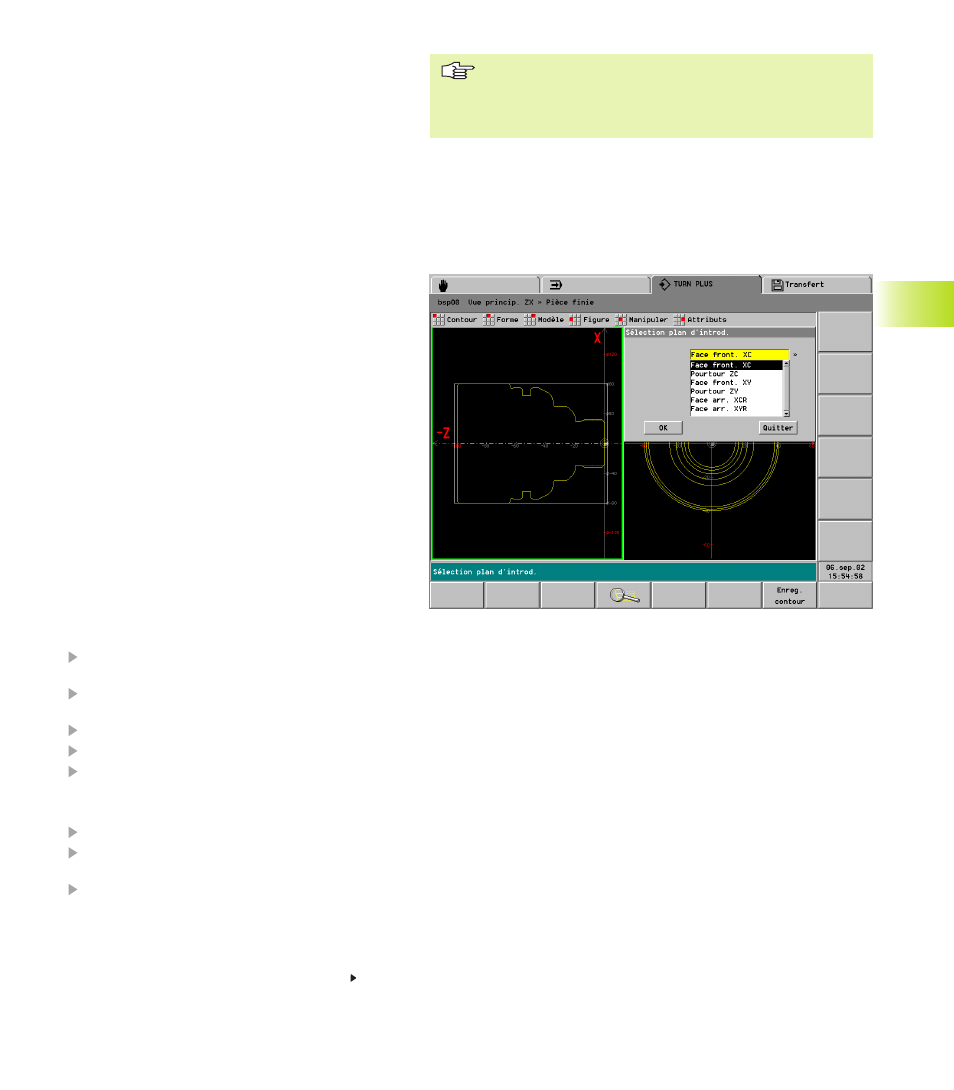

TURN PLUS ouvre la boîte de dialogue
„Sélectionner plan d'introduction“.
Sélection avec plusieurs fenêtres: „Page vers
l'avant/l'arrière“
Cf. également
■ „ 6.6.1 Contours sur la face frontale et sur la face arrière“
■ „ 6.6.2 Contours sur le pourtour“
Suite: cf. page suivante
■ Définissez entièrement le contour de tournage avant
de définir les contours pour l'usinage avec axes C/Y.
■ Sélectionnez le plan de référence (face frontale,
pourtour, etc.) avant de définir les contour pour l'axe C/Y.
6.3 Définition de la pièce
