6 TURN PLUS 292

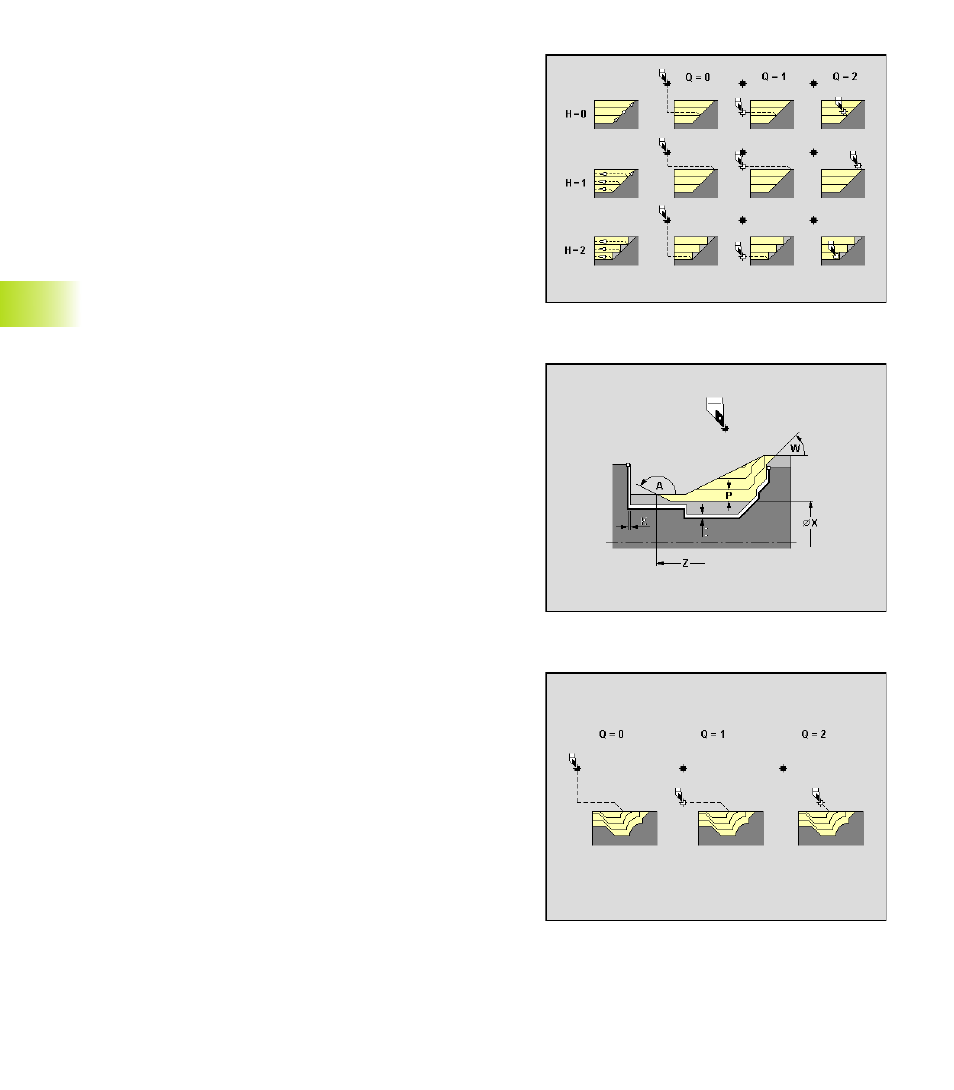

Ebauche résiduelle (évidement) – parallèle au
contour
Paramètres
P:
Profondeur de coupe (passe max.)
A: Angle d'approche (référence: axe Z)
■ Longitudinale: par défaut 0°/180° (parallèle à l'axe Z)
■ Transversale: par défaut 90°/270° (orthogonalement à
l'axe Z)
W: Angle de sortie (référence: axe Z)
■ Longitudinale: par défaut 90°/270° (orthogonalement à
l'axe Z)
■ Transversale: par défaut 0°/180° (parallèle à l'axe Z)
X, Z: Limitation de coupe
Type de surépaisseur à régler: par softkey
I, K: Surépaisseur longitudinale/transversale différente
I: Surépaisseur constante – génère la „surépaisseur G58“
avant le cycle
Plonger: Usiner les contours en poussant ?
■ Oui
■ Non
E: Avance de plongée réduite pour contours en poussant
H: Mode de sortie – type de lissage du contour
■ H=0: usine après chaque coupe le long du contour
■ H=1: relève l'outil sous 45°; lissage du contour après la
dernière coupe
■ H=2: relève l'outil de 45° – pas de lissage du contour
Q: Mode de dégagement en fin de cycle
■ Q=0: retour au point initial
Longitudinal: sens X puis Z
Transversal: sens Z puis X
■ Q=1: positionne l'outil devant le contour fini
■ Q=2: relève l'outil à la distance de sécurité et arrête
Usinage d'un dégagement (cf. tableau de softkeys)
H: Mode de sortie – type de lissage du contour
■ H=0: usine après chaque coupe le long du contour
■ H=1: relève l'outil sous 45°; lissage du contour après la
dernière coupe
■ H=2: relève l'outil de 45° – pas de lissage du contour
Q: Mode de dégagement en fin de cycle
■ Q=0: retour au point initial
Longitudinal: sens X puis Z
Transversal: sens Z puis X
■ Q=1: positionne l'outil devant le contour fini
■ Q=2: relève l'outil à la distance de sécurité et arrête
Usinage d'un dégagement (cf. tableau de softkeys)
