Pièce moulée (ou pièce forgée)
Génère la pièce brute à partir d'une pièce finie existante.
Paramètres
Surface:
■
Pièce brute pour pièce moulée
■
Pièce brute pour pièce forgée
avec perçage:
■
Oui
■
Non
K:
Surépaisseur équidistante pour l'ensemble de la pièce
I:
Surépaisseur isolée (pour éléments indépendants ou zones
de contour)
6.4
Contours de la pièce brute

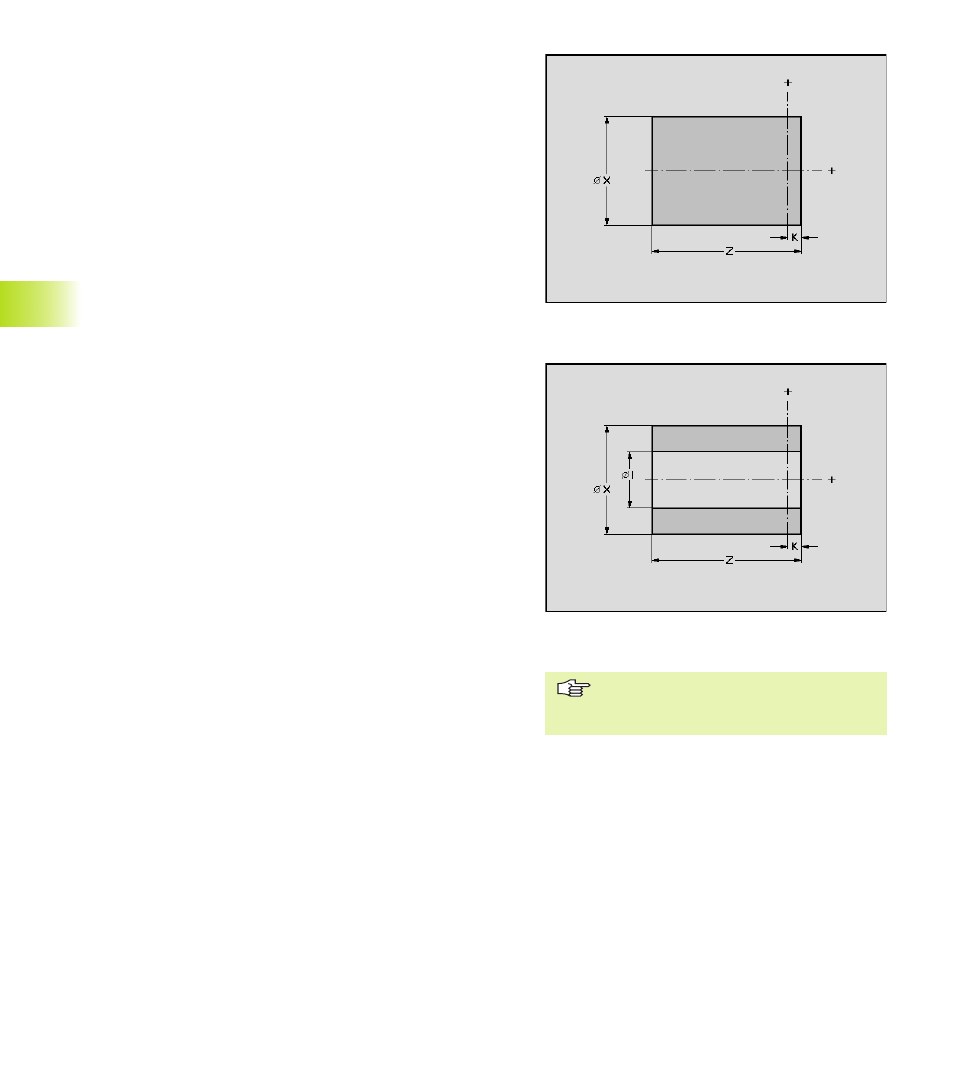

Barre
définit le contour d'un cylindre (mandrin ou barre).
Paramètres
X:
■
Diamètre
■
Diamètre cercle circonscrit pour pièce brute polygonale
Z:
Longueur de la pièce brute (y compris surépaisseur trans-
versale)
K:
Surépaisseur transversale (distance point zéro pièce – bord
droit)
6.4 Cont
ours de la pièce br
ut
e
Tube
définit le contour d'un cylindre creux (tube).
Paramètres
X:
■
Diamètre externe
■
Diamètre du cercle circonscrit avec pièce brute pour
lingot polygonal
I:
Diamètre interne
Z:
Longueur de la pièce brute (y compris surépaisseur trans-
versale)
K:
Surépaisseur transversale (distance point zéro pièce – bord
droit)
Introduisez tout d'abord la „surépaisseur
isolée“ puis sélectionnez l'élément de
contour/la zone de contour.
