4 DIN PLUS 80
4.4.2 TOURELLE
TOURELLE x (x: 1..6) définit la composition du porte-
outils x. Vous inscrivez directement le numéro
d'identification (boîte de dialogue „Outil“) ou le
prélevez dans la banque de données d'outils. Vous
accédez à la banque de données d'outils avec les
softkeys „Liste Type“ ou „Liste ID“.
En alternative, vous définissez les paramètres
d'outils dans le programme CN.
Introduire les données d'outils:
„Sélectionner „Amorce – Affectation tourelle“
Positionner le curseur dans la section „TOUR-
ELLE“
Appuyer sur la touche INS
Editeur la boîte de dialogue „Outil“
Modifier les données de l'outil:
Positionner le curseur
Appuyer sur ENTREE ou cliquer deux fois sur la
touche gauche de la souris
Editeur la boîte de dialogue „Outil“
Paramètres de la boîte de dialogue „Outil“
■ Numéro T: Position dans le porte-outil
■ ID (numéro d'identification): Référence à la
banque de données – pas d'introduction: Les
données de l'outil sont enregistrées dans les
„outils temporaires“.
4.4 Indicatifs de sections de programme
Suite: cf. page suivante
Accès à la banque de données d'outils par softkey
Editer les paramètres d'outils
Lignes dans la banque de données d'outils – classées
par types d'outils
Lignes dans la banque de données d'outils – classées
par n° d'identification d'outils

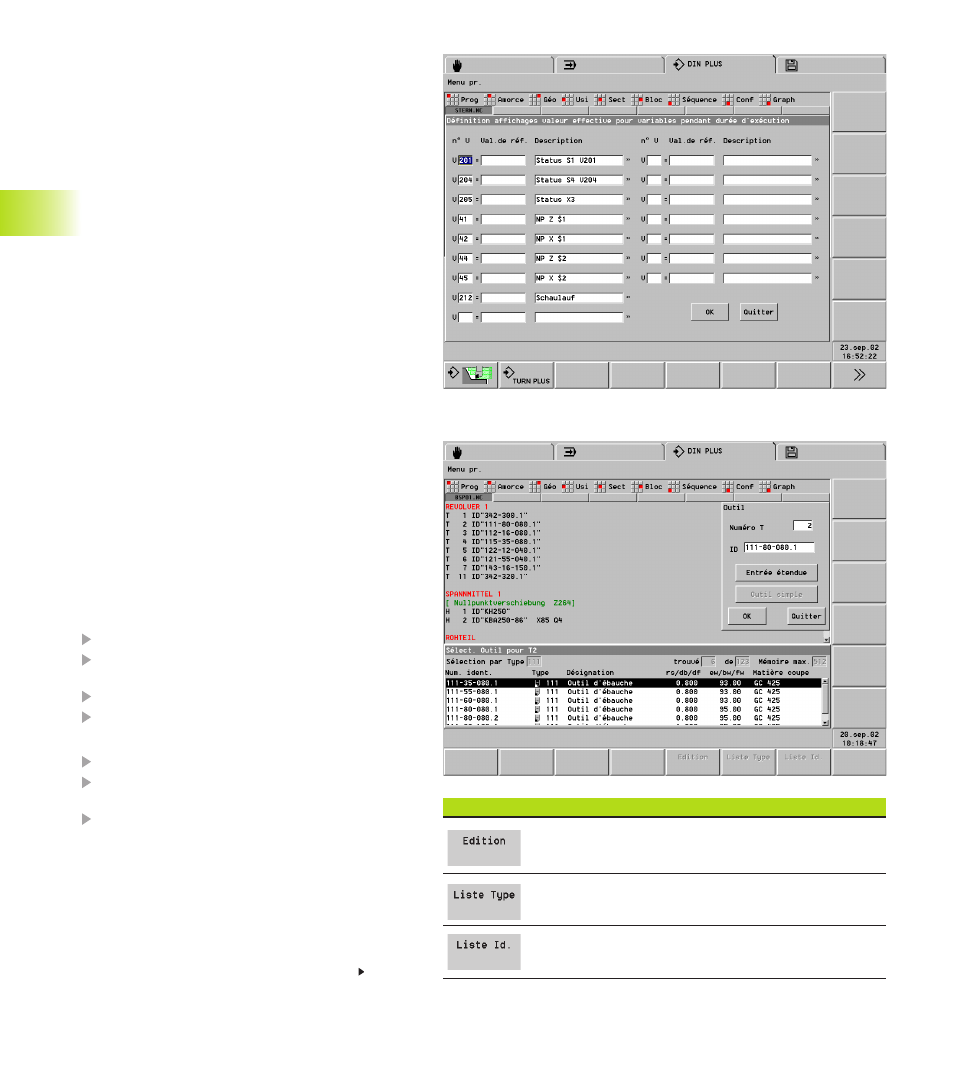

Définition de l'affichage des variables
Appel: Avec le bouton d'affichage des variables
dans la boîte de dialogue „Edition en-tête de
programme“
Dans la boîte de dialogue, vous pouvez définir
jusqu'à 16 variables V pour commander le
déroulement du programme. En mode
Automatique et en mode Simulation, vous décidez
si les variables doivent être interrogées lors de
l'exécution du programme. En alternative,
l'exécution du programme est réalisée avec les
„valeurs par défaut“.
Pour chaque variable, vous définissez:
■ Numéro de variable
■ Valeur par défaut (valeur initialisée)
■ Description (texte avec lequel cette variable
sera interrogé lors de l'exécution du programme)
La définition de l'affichage des variables constitue
une alternative à la programmation avec les
commandes INPUTA/PRINTA.
