4 DIN PLUS 84
4.5.2 Eléments de base du contour de tournage
Point initial contour de tournage G0-Géo
Point initial d'un contour de tournage.
Paramètre
X, Z: Point initial du contour (cote de diamètre X)
4.5 Commandes de géométrie
4.5.1 Définition de la pièce brute

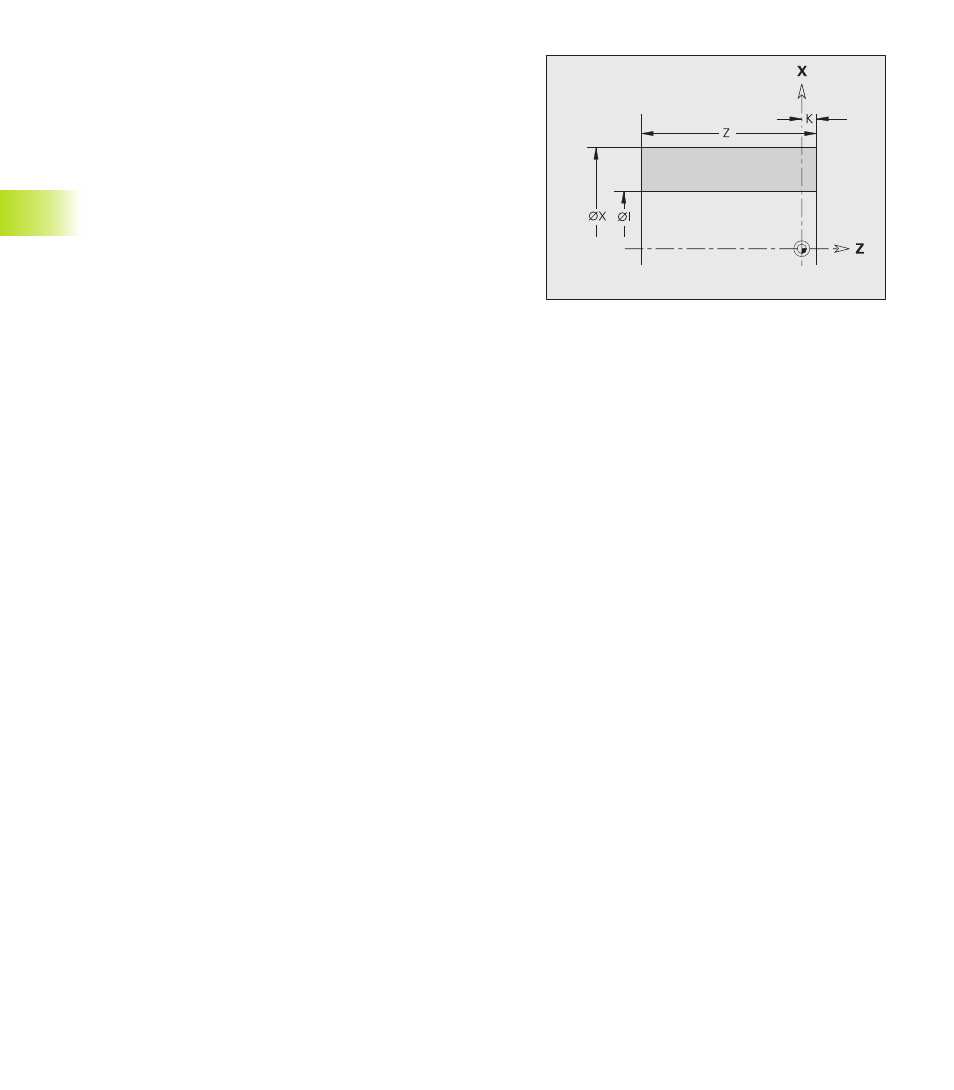

Mandrin cylindre/tube G20-Géo
Contour d'un cylindre/cylindre creux.
Paramètre
X:
■ Diamètre du cylindre/cylindre creux
■ Diamètre du cercle circonscrit avec pièce brute multi-faces
Z: Longueur de la pièce brute
K: Côté droit (distance point zéro pièce – côté droit)
I: Diamètre intérieur pour cyclindres creux
4.5 Commandes de géométr
ie
Pièce moulée G21-Géo
Crée le contour de la pièce brute à partir du contour de la pièce
finie - plus la „surépaisseur équidistante P”.
Paramètre
P:
Surépaisseur équidistante (référence: contour de la pièce
finie)
Q: Perçage Oui/Non – par défaut Q=0
■ Q=0: sans perçage
■ Q=1: avec perçage
