8 Données d'outillage 378
Paramètre boîte de dialogue 2 B S TP
Pte-out. DIN: type de porte-outils – • –
H.p. out (wh): hauteur du porte-outils – • –
Lar. po. (wb): largeur du porte-outils – • –

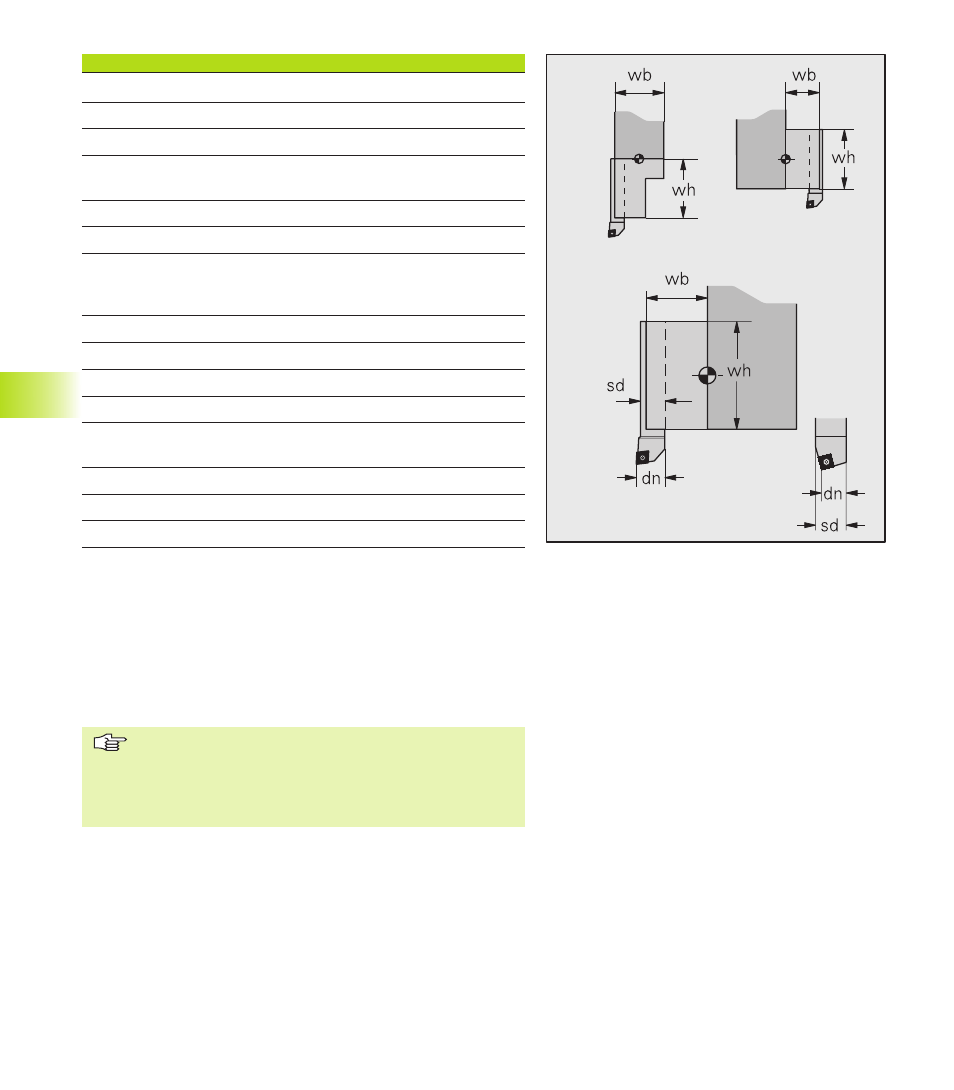

Largeur (dn): largeur de l'outil (pointe de la dent
jusqu'à la face arrière de la queue)
– • –
D. queue (sd): diamètre de la queue – • –
Version (A): version de l'outil, à gauche ou à droite • • •
Version (A) – Galets de tournage: version gauche, droite
ou neutre de l'outil
pour positions d'outil 1..4
• • •
Pas: pas de vis • – •
dispo..: disponibilité physique • – •
N° figure – • –
Mat. coupe: matière de coupe – – •
Corr. CSP.: facteur de correction pour la
vitesse de coupe
– – •
Corr. FDR.: facteur de correction pour l'avance – – •
Corr. Deep.: facteur de correction prof. de coupe – – •
Type logemt. (type de logement) • – •
B: Données de base
S: Représentation de l'outil (simulation)
TP: TURN PLUS
cf. également:
■ „ 8.1.4 Outils multiples, gestion de la durée de vie“ (paramètres
de la troisième boîte de dialogue)
■ „ 8.1.5 Remarques sur les données d'outils“
■ „ 8.1.6 Porte-outils, position du logement“
■ Le paramètre „Version“ définit si le point de référence
de l'outil est situé sur le côté droit ou sur le côté gauche
de la dent.
■ Avec les galets de tournage neutres, le point de
référence de l'outil est situé du côté gauche de la dent.
Exemple d'un outil de type 111
8.1 Banque de données des outils
