6 TURN PLUS 286

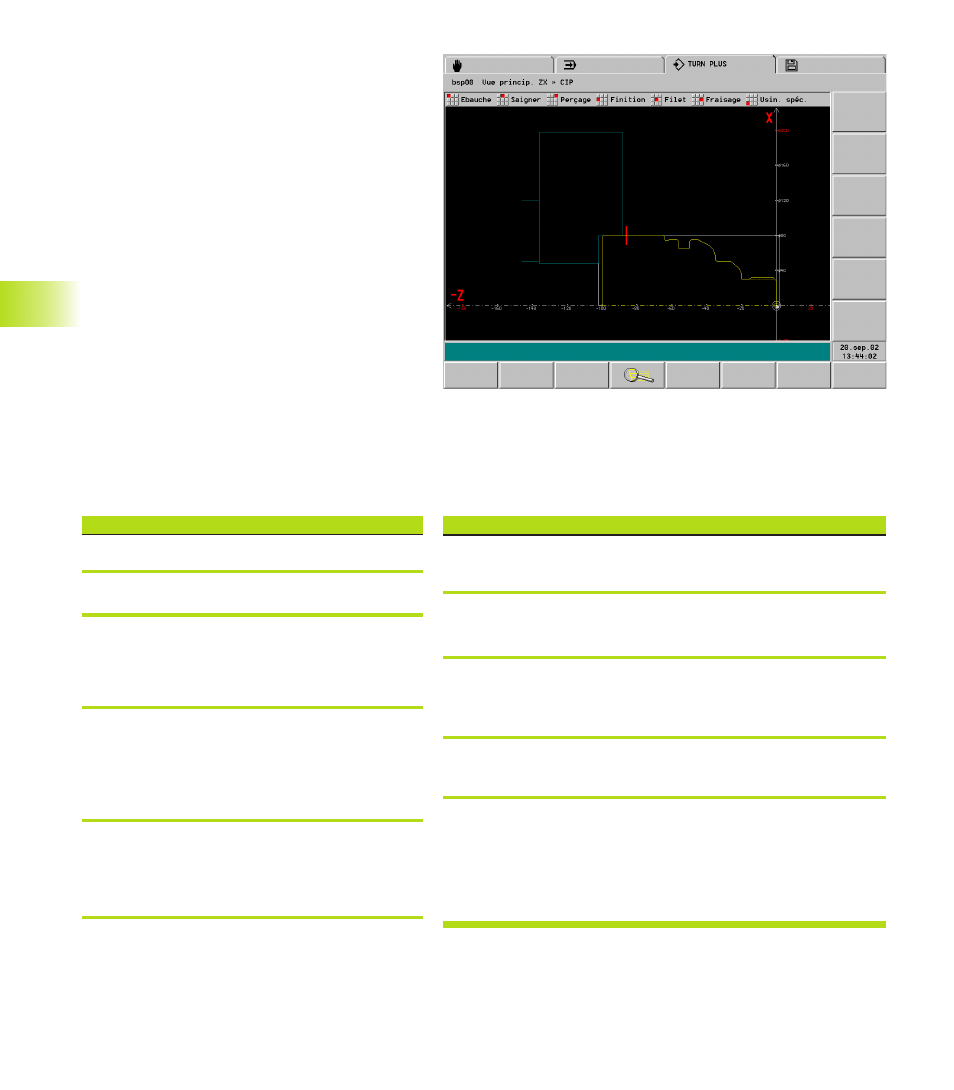

6.12 Création Interactive du
Plan de travail (CIP)
Avec la CIP, vous définissez les différents blocs de
travail du plan de travail. Pour cela, vous
sélectionnez l'outil ainsi que les valeurs de coupe et
définissez le cycle d'usinage.
L'automatisme de pièce génère un bloc de travail
complet (usinage de la pièce).
Avec les usinages spéciaux (US), vous complétez
les trajectoires de déplacement, les appels de sous-
programmes ou les fonctions G/M (exemple:
Utilisation de systèmes de manutention de pièces).
Un bloc de travail peut comporter:
■ l'appel de l'outil
■ les données de coupe (données
technologiques)
■ l'approche du contour
■ le cycle d'usinage
■ le dégagement de l'outil
■ l'approche du point de changement d'outi
Si l'outil utilise les données de coupe du bloc de
travail précédent, TURN PLUS ne génère aucun
nouvel appel d'outil ou aucune nouvelle instruction
pour l'avance et la vitesse de rotation.
Création d'un bloc de travail
Sélectionner le mode d'usinage
<
Sélectionner l'outil (sous-menu „Outil“)
<
Sélectionner les „données de coupe“
■ Vérifier/optimiser les données de coupe
■ Activer/désactiver l'arrosage et définir le cycle
d'arrosage
<
Sélectionner „Cycle – Zone d'usinage“
■ Définir la zone d'usinage en procédant à la
sélection de la zone
■ TURN PLUS marque la zone d'usinage
sélectionnée
<
Sélectionner „Cycle – Paramètre de cycle“
■ TURN PLUS ouvre la boîte de dialogue
„Paramètre de cycle“
■ Vérifier/optimiser les paramètres
<
6.12 Création Int
er
activ
e du Plan de tr
a
v
ail (CIP)
Générer le bloc de travail (suite)
Si nécessaire: Sélectionner „Cycle – Approche“
■ Introduire la position d'approche ainsi que le mode d'approche
<
Si nécessaire: Sélectionner „Cycle – Dégager outil“
■ Introduire la position et le mode de dégagement
<
Si nécessaire: Sélectionner „Cycle – Approche point chgt outil“
■ Introduire la position et le mode d'approche du point de
changement d'outil
<
„Start“ – TURN PLUS simule l'usinage (cf. „ 6.14 Graphisme de
test“)
<
Le bloc de travail peut être:
■ pris en compte: Le bloc de travail est enregistré et la pièce
actualisée (adaptation du contour de la pièce brute)
■ modifié: TURN PLUS rejette le bloc de travail – Vérifier/
optimisez les paramètres et effectuez une nouvelle simulation
■ répété: TURN PLUS simule à nouveau l'usinage
