Un seul trou

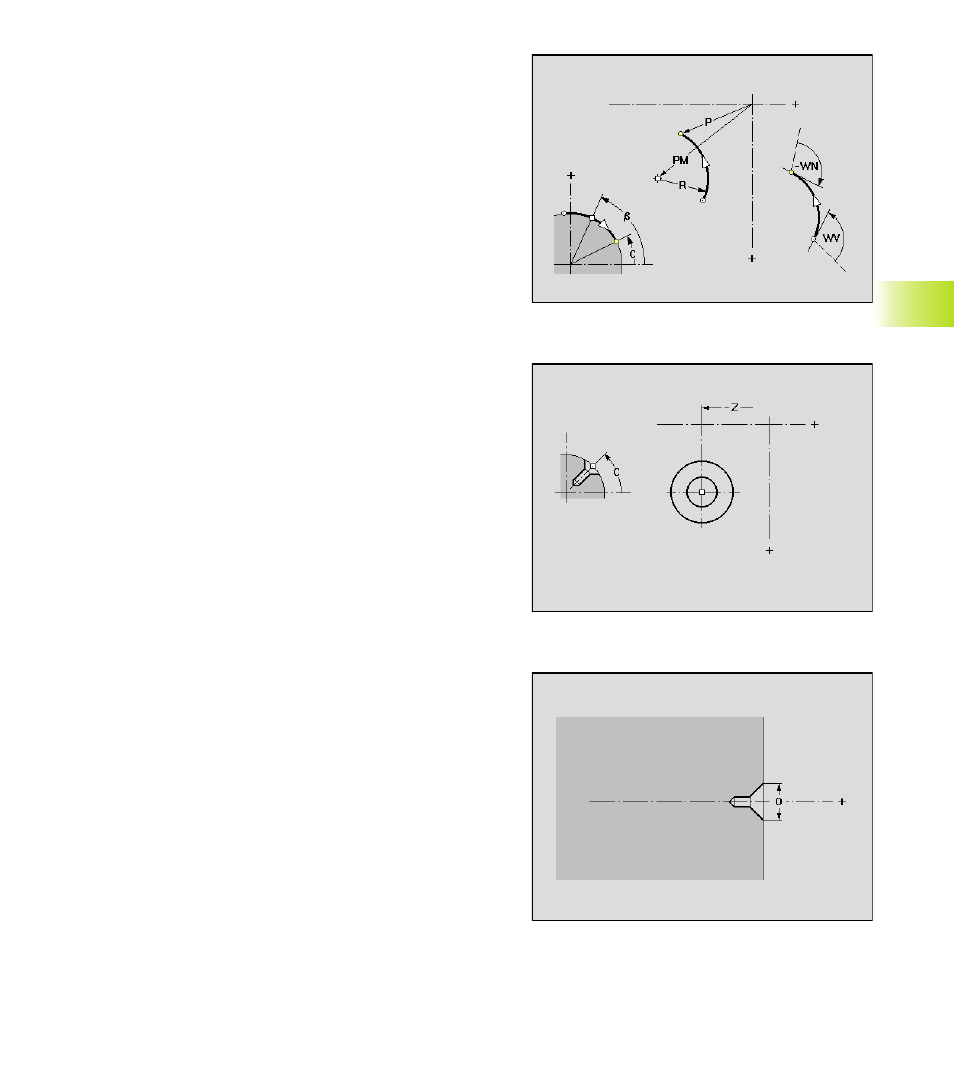

Paramètres „Point de référence“
Z:
Centre du trou
CY: Centre du trou – Angle comme „cote de segment”
C: Centre du trou – Angle
Le „trou“ peut comporter les éléments suivants:
■ Centrage
■ Avant-trou
■ Lamage
■ Filet
6.6 Contours avec l'axe C
Paramètres de l'„angle“
WA:
Angle compris entre l'axe Z positif et la tangente au point
initial de l'arc de cercle
WE: Angle compris entre l'axe Z positif et la tangente au point
final de l'arc de cercle
WV: Angle compris entre l'élément précédent et la tangente au
point initial de l'arc de cercle
WN: Angle compris entre la tangente au point final de l'arc de
cercle et l'élément suivant
WV, WN:
■ Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■ Arc de cercle comme élément précédent/suivant: angle
vers tangente
Paramètres pour le centrage
O:
Diamètre de centrage
