6 TURN PLUS 282
TURN PLUS inscrit comme valeurs par défaut les
paramètres calculés. Vérifiez ou complétez les
valeurs d'introduction.
La signification des paramètres de
transfert dépend du nom du programme
expert.

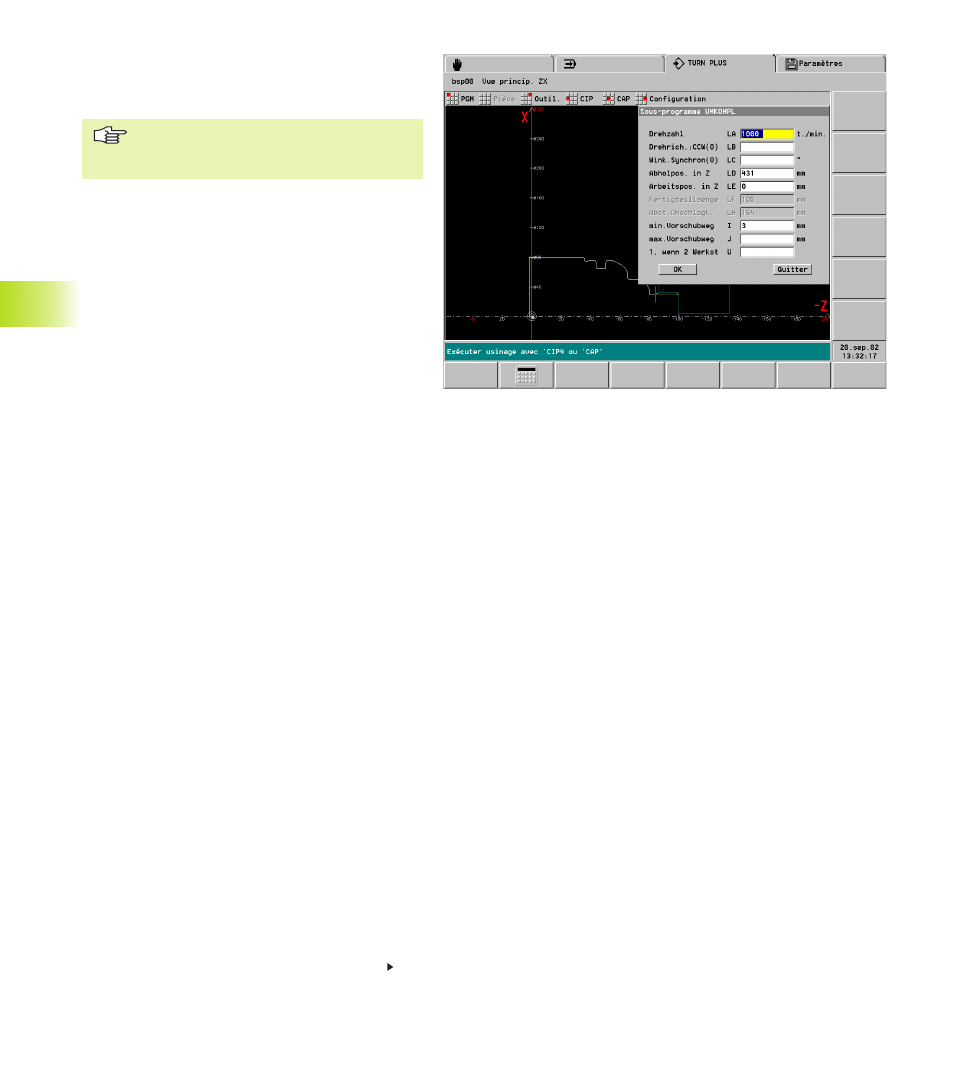

Paramètres de transfert dans le programme
expert „UMKOMPL“
Vitesse de rotation pour le transfert des pièces (LA)
Sens de rotation de la broche (LB):
■ 0: CCW
■ 1: CW
Course avec synchronisation angulaire ou de
vitesse (LC):
■ 0: Course avec synchronisation angulaire
sans déport angulaire
■ >0: Course avec synchronisation, avec
déport angulaire défini
■ <0: Course avec synchronisation de
vitesse
Position d'enlèvement en Z (LD):
■ 0: Position d'enlèvement à la cote
machine 1
■ 1..6: Position d'enlèvement à la cote
machine 1..6
■
≠
0..6: Position d'enlèvement – Calcul des
valeurs par défaut: cf. figure
Position de travail en Z (LE):
Valeur par défaut: Offset du point zéro, par
ex. à partir du paramètre-machine 1164 pour
l'axe Z $1 (cf. figure)
Longueur pièce finie (LF): dans la définition de la
pièce
Distance arête de butée (LH): Distance point de
référence du mandrin – arête de butée du
mors de serrage, calculée à partir du
deuxième serrage
Course d'avance min. (I):
■ Sans déplacement en butée: Distance de
sécurité sur la pièce à enlever – valeur par
défaut: à partir de „Distance de sécurité sur
pièce brute“ (paramètre d'usinage 2)
■ Avec déplacement en butée: cf. Manuel
de la machine
Course d'avance max. (J):
■ Pas d'introduction: Sans déplacement en
butée
■ Avec introduction: Avec déplacement en
butée – Signification des paramètres I et J:
cf. Manuel de la machine
1, si 2 pièce (U): sans signification
6.1
1 Outillag
e
Suite: cf. page suivante
