7 Paramètres 360
7.5 P
a
ramètr
es d'usinag
e

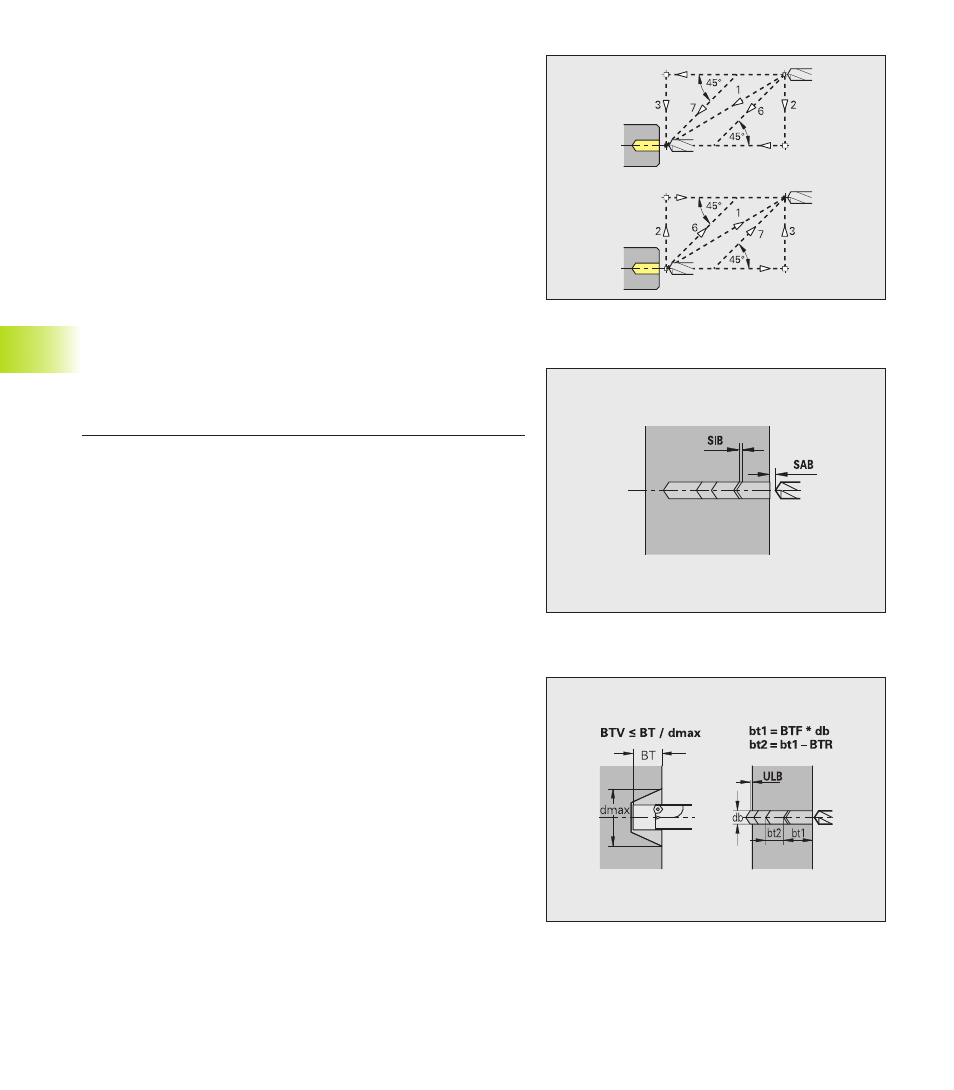

Pré-perçage – Approche/sortie du contour, distances de sécurité
■ Approche contour pour pré-perçage [ANB]
■ Sortie contour pour changement d'outil [ABW]
Mode de sortie/d'approche:
■ 1: sens X et Z simultanément
■ 2: sens X puis Z
■ 3: sens Z puis X
■ 6: déplacement accouplé, sens X avant Z
■ 7: déplacement accouplé, sens Z avant X
Les déplacements d'approche et de sortie du contour sont
effectués en avance rapide (G0).
■ Distance de sécurité par rapport à la pièce brute [SAB]
■ Distance de sécurité interne [SIB] – lors du perçage profond
(distance de retrait B avec G74).
Pré-perçage – Usinage
■ Rapport profondeur de perçage [BTV] – TURN PLUS vérifie la
1ère et la 2ème étape de perçage. L'étape de pré-perçage est
exécutée avec:
BTV <= BT / dmax
■ Facteur profondeur de perçage [BTF] – 1ère profondeur de
perçage avec cycle de perçage profond (G74):
bt1 = BTF * db
■ Réduction profondeur de perçage [BTR] – Réduction avec cycle
de perçage profond (G74): bt2 = bt1 – BTR
■ Saillie – Pré-perçage [ULB] – Longueur de sortie
