5.1 Le mode de fonctionnement Simulation
Softkeys
Commuter vers le mode DIN PLUS
Commuter vers le mode TURN PLUS
Aller au chariot suivant
Activer la loupe
Mettre en mode Bloc par bloc (pas à pas)
Activer le mode Bloc (séquence) de base
Appeler la „sélection“ suivante
Le paramètre-commande 1 („Réglages“) est décisif pour
l'affichage en système „métrique ou en pouces“. Le
réglage en „en-tête de programme“ n'a pas de
répercussion sur l'utilisation et sur l'affichage en mode
de fonctionnement Simulation.
2
3
1
5 6
4
Fonctions de la simulation
La „simulation“ représente graphiquement les
contours programmés, les trajectoires des
déplacements ainsi que les opérations
d'enlèvement de copeaux. La CNC PILOT tient
compte de l'échelle pour la zone d'usinage, les
outils et les moyens de serrage.
Vous contrôlez les opérations d'usinage avec l'axe C
ou Y dans les fenêtres auxiliaires (fenêtre face fron-
tale/pourtour et vue latérale).
Dans le cas des programmes CN complexes
comportant des opérations relationnelles, des
calculs avec variables, événements externes etc.,
vous simulez les introductions de données et
événements et testez ainsi toutes les articulations
du programme.
Pendant la simulation, la CNC PILOT calcule le
temps principal d'usinage et les temps morts pour
chaque outil.
Sur les tours équipés de plusieurs chariots,
l'analyse ponctuelle synchronegère l'optimisation
du programme CN.
Jusqu'à quatre pièces dans la zone d'usinage
La CNC PILOT gère le test du programme pour les
tours équipés de plusieurs chariots dans la zone
d'usinage. Vous pouvez simuler l'usinage d'un
nombre de pièces pouvant aller jusqu'à 4.
Le mode de fonctionnement Simulation comprend:
■ Simulation du contour: Réprésentation des
contours programmés
■ Simulation de l'usinage: Contrôle de
l'enlèvement des copeaux
■ Simulation du mouvement (déplacement):
Représentation de l'usinage „en temps réel“ avec
adaptation (actualisation) permanente du contour
5.1 Le mode de
fonctionnement Simulation
Ecran de la simulation

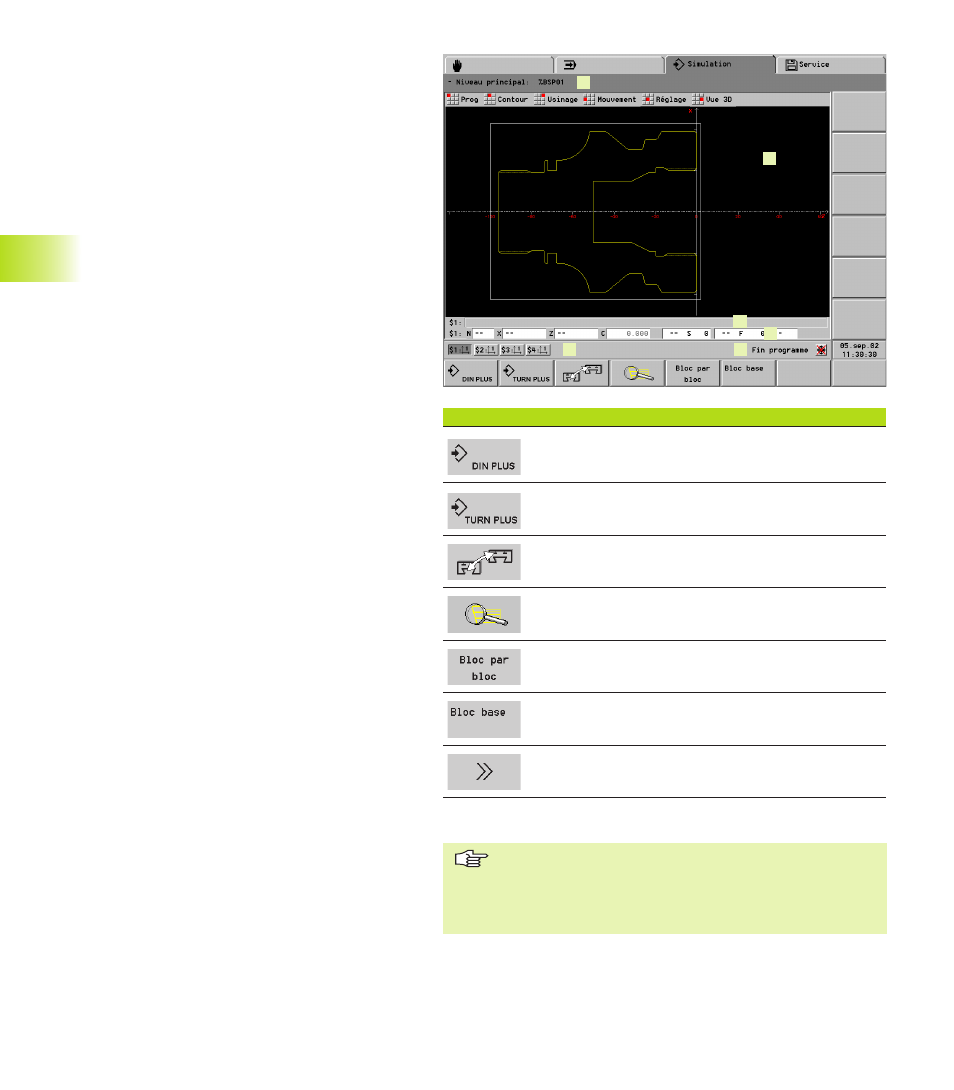

1 Ligne Info: Mode de fonctionnement subsidiaire
de la simulation, programme CN simulé
2 Fenêtre de simulation: L'usinage peut être
représenté dans trois fenêtres
3 Séquence CN programmée (séquence CN
source) – en alternative, affichage de variables
4 Affichages: Numéros de séquences CN, valeurs
de positions, informations sur les outils – en
alternative, valeurs de coupe
5 Systèmes de coordonnées des chariots
6 Etat de la simulation, état des décalages de
points zéro
