CNC PILOT 4290 HEIDENHAIN 333

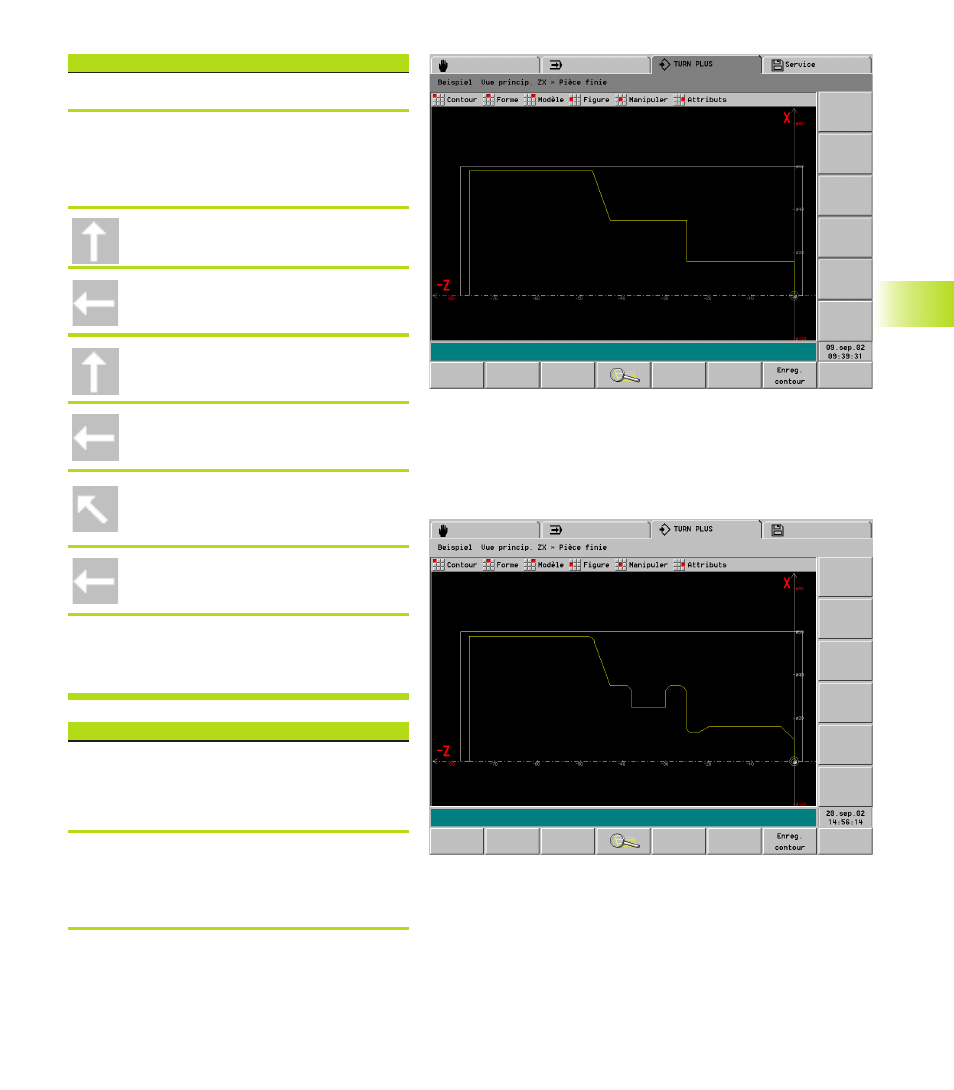

6.16 Exemple
Définir le contour de base
Sélectionner „Pièce – Pièce finie“
<
Boîte de dialogue „Point (point initial du contour)“:
■ X = 0
■ Z = 0
■ „OK“ – TURN PLUS affiche le point initial
<
Sélectionner
X = 16 – Valider „OK“
<
Sélectionner
Z = –25 – Valider „OK“
<
Sélectionner
X = 35 – Valider „OK“
<
Sélectionner
Z = –43 – Valider „OK“
<
Sélectionner
X = 58
W = 70 – Valider „OK“
<
Sélectionner
Z = –76 – Valider „OK“
<
■ 2 * touche ESC
■ „Fermer contour ?“ – Valider „Oui“ – Le contour
de base est ainsi créé
Définir les éléments de forme
Sélectionner „Forme – Chanfrein“
■ Valider „Coin pour goupille filetée“
■ Boîte de dialogue „Chanfrein“:
■ Largeur du chanfrein = 3 mm
<
Sélectionner „Forme – Arrondi“
■ Valider „Coin pour arrondi“
■ Boîte de dialogue „Arrondi“:
■ Rayon d'arrondi = 2 mm
<
