3 Mode Manuel ou Automatique 50
Agrandir, réduire, sélectionner un détail de
l'image

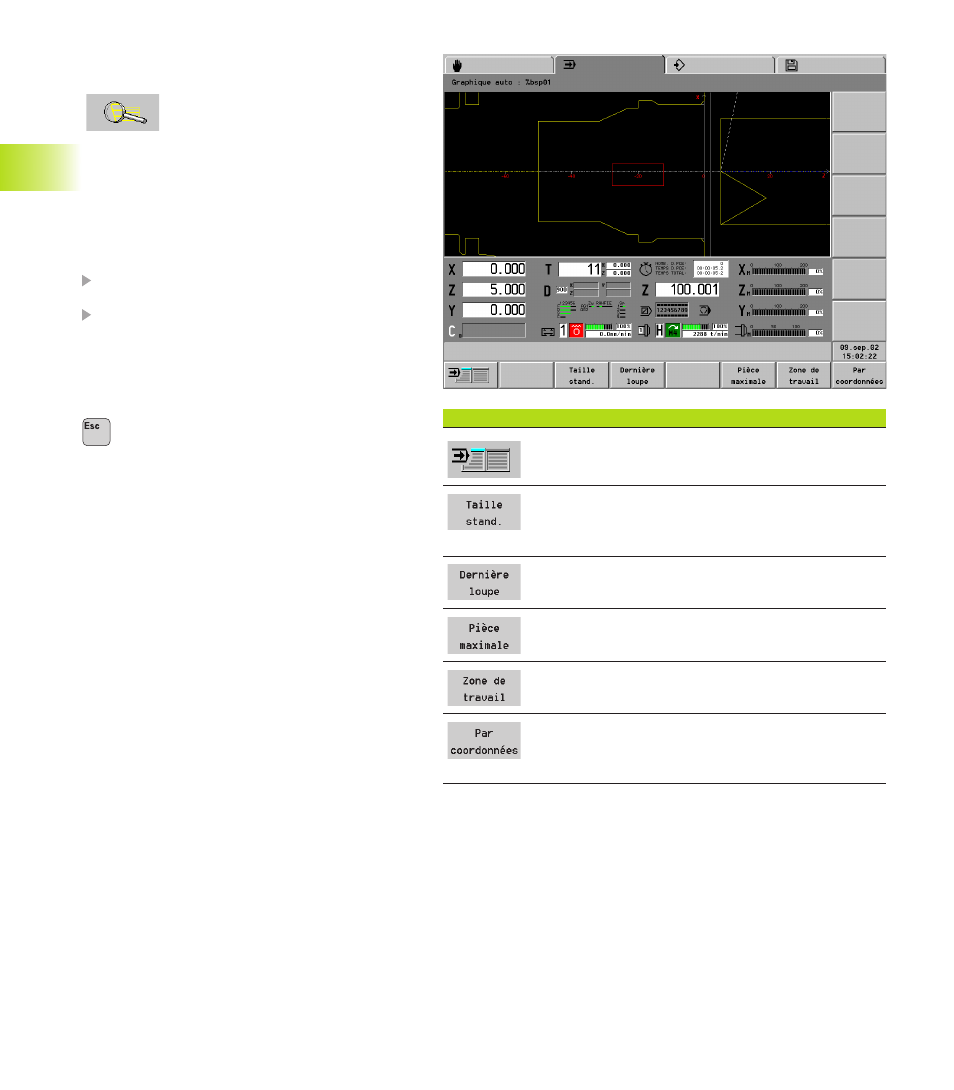

Lorsque vous appelez la „loupe“, un
„carré rouge“ s'affiche pour
sélectionner le détail de l'image.
Détail de l'image:
■ Agrandir: „page vers l'avant“
■ Réduire: „page vers l'arrière“
■ Décaler: touches de curseur
Réglage de la loupe avec le touch pad
Condition: Simulation en „situation d'arrêt“
Positionner le curseur sur un coin du détail de
l'image
La touche gauche de la souris étant enfoncée,
tirer le curseur vers le coin opposé du détail de
l'image
Touche droite de la souris: retour à la taille standard
Réglages standard: cf. tableau de softkeys
Quitter la loupe
Après un agrandissement important, vous pouvez
effectuer un réglage sur „Pièce maximale“ ou
„Zone de travail“, puis sélectionner ensuite un
nouveau détail de l'image.
Softkeys
Retour à l'affichage des séquences
Annule les derniers agrandissements/réglages et
affiche le dernier réglage standard „pièce max.“ ou
„zone de travail“ sélectionné.
Annule le dernier agrandissement/réglage. Vous
pouvez appuyer plusieurs fois sur „Dernière loupe“.
Affiche la pièce dans sa taille de représentation la plus
grande.
Affiche la zone d'usinage, y compris le point de
changement de l'outil.
Dans la boîte de dialogue „Système de coordonnées“,
configurez les „dimensions“ de la fenêtre de
simulation ainsi que la position du point zéro pièce.
