CNC PILOT 4290 HEIDENHAIN
243

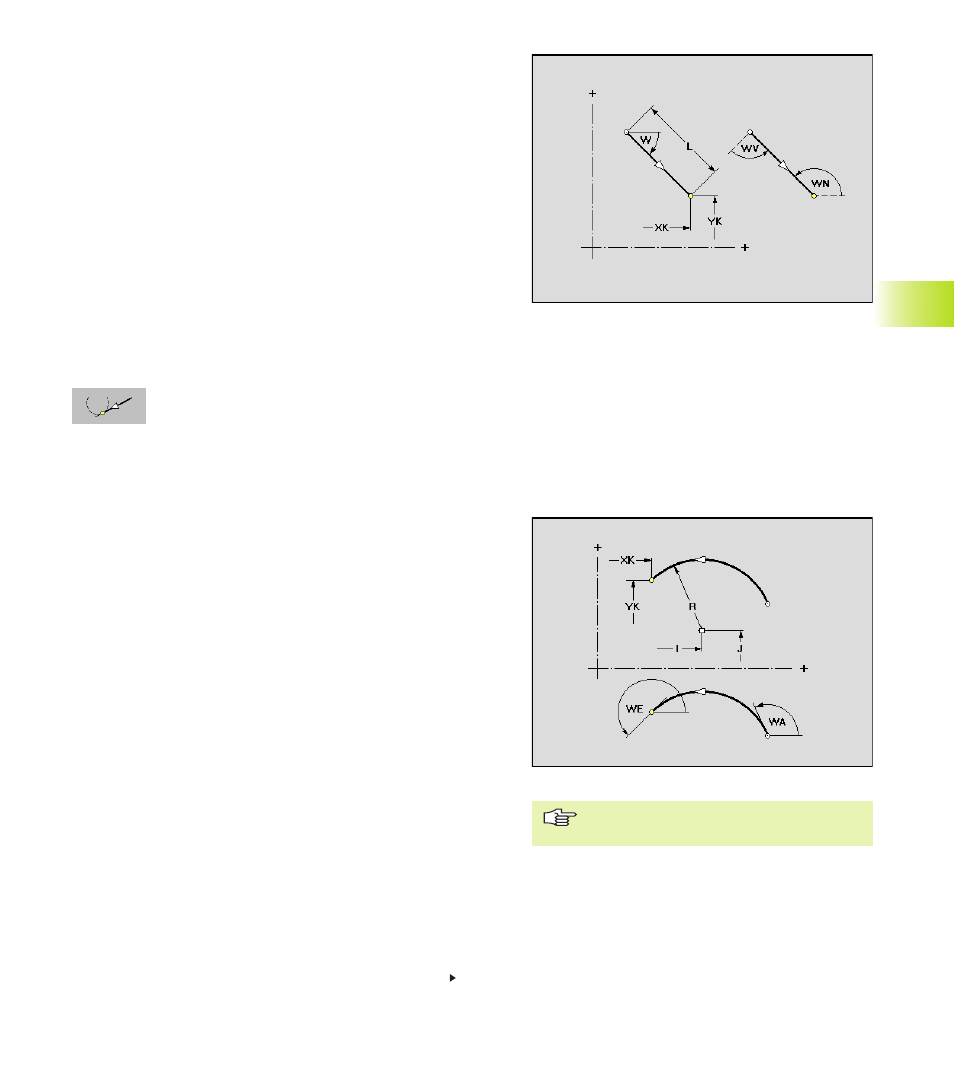

Droite sur le contour face frontale/face arrière
Sélectionnez le sens de la droite à l'aide du symbole du menu et
inscrivez ses cotes.
Paramètres
XK, YK: Point final en coordonnées cartésiennes
XMi, ZMi: distance entre le point initial et le point final
P,
α
:
Point final en coordonnées polaires (référence angle
α
: axe
XK positif)
W:
Angle de la droite (référence: cf. figure d'aide)
WV:
Angle par rapport à l'élément précédent
WN:
Angle par rapport à l'élément suivant
WV, WN:
■
Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■
Arc de cercle comme élément précédent/suivant: angle
vers tangente
L:
Longueur de la droite
Tangentiel/non tangentiel: définir la transition vers
l'élément de contour suivant
Le point final ne doit pas être le point
initial (pas de cercle entier).
6.6 Contours avec l'axe C
Suite: cf. page suivante
Arc de cercle dans contour sur la face frontale/
arrière
Sélectionnez le sens de rotation de l'arc de cercle à l'aide du
symbole du menu et indiquez les cotes de l'arc de cercle.
Paramètres du point final de l'arc de cercle
XK, YK: Point final en coordonnées cartésiennes
XKi, YKi: Distance point initial/point final
P,
α
:
Point final en coordonnées polaires (référence angle
α
: axe
XK positif)
Pi,
α
i:
Point final polaire, incrémental (Pi: distance linéaire entre le
point initial et le point final; référence
α
i: angle compris
entre la ligne imaginaire au point initial, parallèle à l'axe XK
et la ligne point initial – point final)
Paramètres de centre de l'arc de cercle
I, J:
Centre en coordonnées cartésiennes
Ii, Ji:
Distance entre le point initial et le centre dans le sens XK,
YK
β
, PM:
Centre en coordonnées polaires (référence angle
β
: axe XK
positif)
β
i, PMi: Centre polaire, incrémental (PMi: distance linéaire entre le
point initial et le centre; référence
β
i: angle compris entre
la ligne imaginaire au point initial, parallèle à l'axe XK et la
ligne point initial – centre)
