5 Simulation graphique 202
5.2 Menu pr
incipal

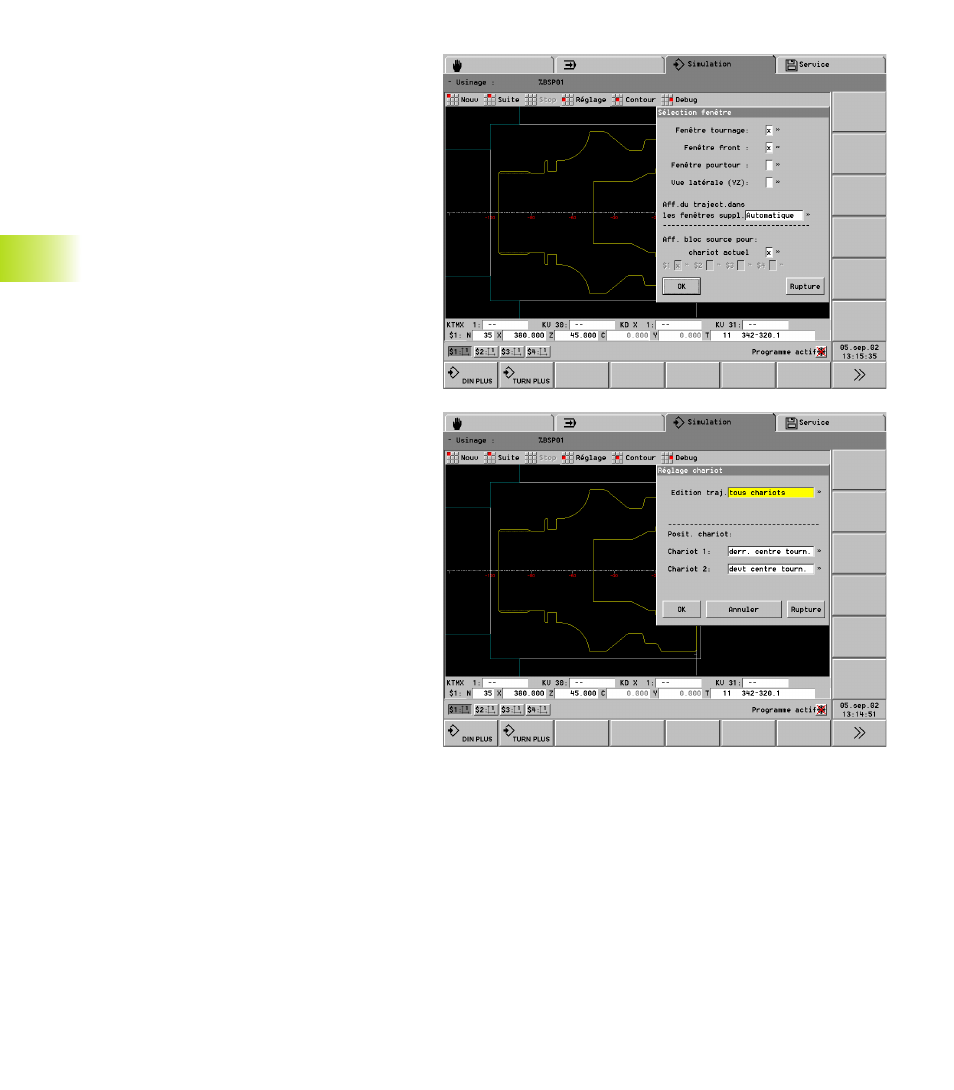

En alternative, vous effectuez le réglage „aff. de
traject. dans les fenêtres suppl.: toujours“ (boîte de
dialogue: „Sélection fenêtre“). Dans ce cas, tout
déplacement est affiché dans toutes les fenêtres de
simulation.
Affichage des séquences source
Pour les programmes CN destinés à plusieurs
chariots, indiquez les chariots qui doivent être pris
en compte dans l'affichage de séquence source.
■ „Réglage – Chariot“: Pour les tours équipés de
plusieurs chariots, réglez:
■ „Edition traj. ...“:
– „Tous chariots“: afficher les déplacements de
tous les chariots
– „Chariot en cours“: afficher les déplacements
du chariot sélectionné
■ Posit. chariot: pour chaque chariot, indiquer si
les déplacements sont à effectuer „derrière/
devant le centre de tournage“.
Bouton „Annuler“: la position du chariot définie
dans les paramètres-machine est prise en
compte.
■ „Réglage – Sélection contour“:
■ Dans la boîte de dialogue, indiquez si la CNC PI-
LOT doit afficher un contour sélectionné ou tous
les contours du programme CN.
■ Indiquez si les décalages de points zéro doivent
être pris en compte.
■ „Réglage – Ligne d'état“ ou „Page vers l'avant/
l'arrière“ commute l'„affichage“. En alternative aux
données d'outils, vous pouvez contrôler les
données technologiques.
■ „Réglage – Point zéro C“ (seulement avec
„fenêtre du pourtour“ active): Dans la boîte de
dialogue „Point zéro“, indiquez à quelle position le
développé du pourtour doit être „découpé“.
L'„angle C“ que vous introduisez est sur l'axe Z.
Configuration standard: „Angle C = 0°“
