4 DIN PLUS 124
4.7 Cy
cles de t
our
nag
e
Suite: cf. page suivante

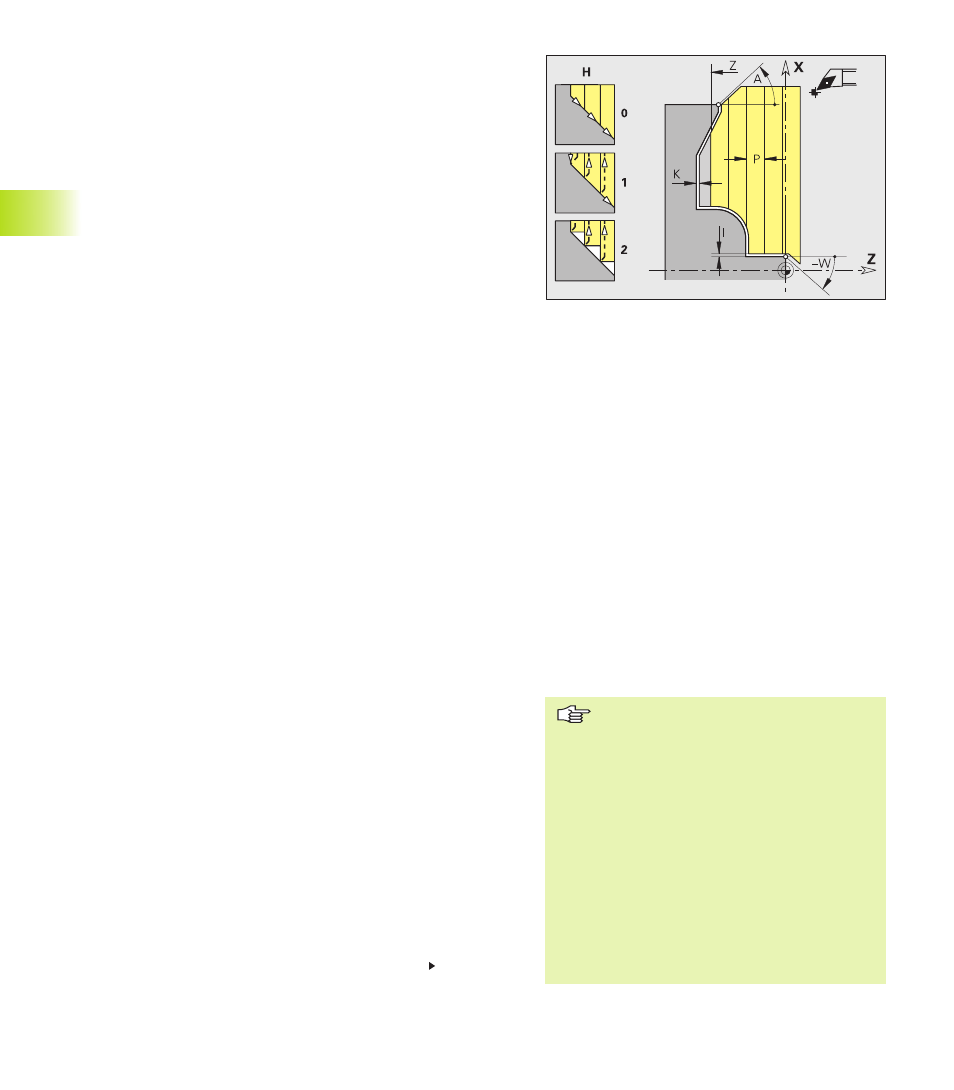

Ebauche transversale G820
G820 usine (ébauche) la zone de contour définie par „NS, NE”. La
CNC PILOT reconnaît s'il s'agit d'une opération d'usinage externe
ou interne à l'aide de la définition de l'outil. Avec „NS – NE“, vous
définissez le sens de l'usinage.
Si le contour à usiner ne comporte qu'un seul élément:
■ uniquement NS programmé: Usinage dans le sens défini du
contour
■ NS et NE programmés: Usinage dans le sens inverse du sens
défini du contour
Le cas échéant, la surface d'usinage est subdivisée en plusieurs
zones (par ex. en cas de dépressions sur le contour).
La forme de programmation la plus simple consiste à indiquer NS,
NE et P.
Paramètres
NS:
Début - n° séquence (début de la section de contour)
NE: Fin - n° séquence (fin de la section de contour)
P: Plongée maximale
I: Surépaisseur en X (cote de diamètre) – par défaut: 0
K: Surépaisseur en Z – par défaut: 0
E: Comportement de plongée
■ E=0: ne pas usiner les contours en poussant
■ E>0: Avance de plongée
■ pas d'introduction: réduction d'avance en fonction de
l'angle de plongée – 50% max.
X: Limitation de coupe dans le sens X (cote de diamètre) – par
défaut: pas de limitation de coupe
Z: Limitation de coupe dans le sens Z – par défaut: pas de
limitation de coupe
H: Mode de sortie – par défaut: 0
■ H=0: usine après chaque coupe le long du contour
■ H=1: relève l'outil sous 45°; lissage du contour après la
dernière coupe
■ H=2: relève l'outil sous 45° – pas de lissage du contour
A: Angle d'approche (référence: axe Z) – par défaut: 90°/270°
(orthogonalement à l'axe Z)
W: Angle de sortie (référence: axe Z) – par défaut: 0°/180°
(parallèlement à l'axe Z)
Q: Type de dégagement en fin de cycle – par défaut: 0
■ Q=0: retour au point initial (sens Z puis X)
■ Q=1: positionne l'outil devant le contour fini
■ Q=2: relève l'outil à la distance de sécurité et arrête
Déroulement du cycle
1 calcule les zones d'enlèvement de copeaux et la
répartition des passes (passe)
2 plonge à partir du point initial pour la première
passe en tenant compte de la distance de
sécurité (d'abord dans le sens X puis dans le sens
Z)
3 se déplace avec avance d'usinage jusqu'au point-
cible X
4 en fonction de „H“:
■ H=0: usine le long du contour
■ H=1 ou 2: relève de 45°
5 retourne en avance rapide et plonge pour
effectuer la passe suivante
6 répéte 3...5 jusqu'à ce que le „point-cible Z“ soit
atteint
7 répète le cas échéant 2...6 jusqu'à ce que toutes
les zones d'enlèvement de copeaux soit usinées
8 si H=1: lisse le contour
9 effectue un dégagement tel que programmé dans
„Q“
Limitation de coupe: La position de
l'outil avant l'appel de cycle est
déterminante pour l'exécution d'une
limitation de coupe. La CNC PILOT
enlève la matière du côté de la limitation
de coupe où se trouve l'outil avant
l'appel du cycle.
La correction du rayon de la dent sera
exécutée
Surépaisseur G57: „agrandit“ le contour
(y compris un contour interne)
Surépaisseur G58:
■ >0: „agrandit“ le contour
■ <0: n'est pas calculée
Surépaisseurs G57/G58 sont effacées
après la fin du cycle
