15 CNC PILOT 4290 HEIDENHAIN
2.1 Environnement d'utilisation

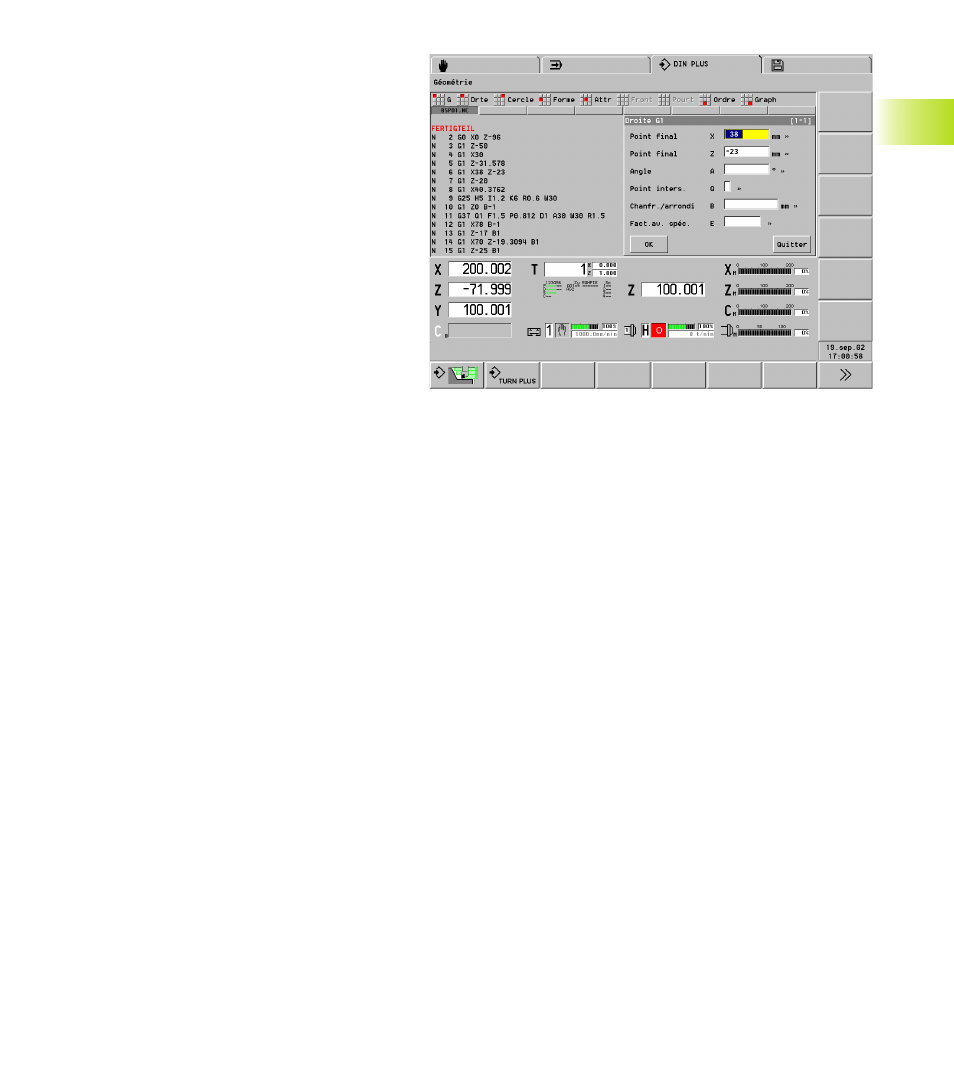

Introduction des données
Vous introduisez ou modifiez les données dans les
fenêtres d'introduction. Une fenêtre d'introduction
contient plusieurs champs d'introduction. Vous
positionnez le curseur avec le touch pad ou avec la
„flèche vers le haut/le bas“ sur le champ
d'introduction.
Lorsque le curseur est situé sur le champ
d'introduction, vous pouvez alors introduire les
données. Les données déjà présentes seront
écrasées. Avec la „flèche vers la gauche/la droite“,
vous déplacez le curseur sur une position dans le
champ d'introduction, soit pour effacer certains
caractères, soit pour les compléter. La „flèche vers
le haut/le bas“ ou la touche „Enter“ servent à
fermer l'introduction des données dans un champ
d'introduction.
Avec certains dialogues, le nombre de champs
d'introduction peut excéder la capacité d'une
fenêtre. Dans ce cas, on utilise plusieurs fenêtres
d'introduction. Ceci est signalé par le numéro de
fenêtre affiché en en-tête. Avec „Page suivante/
précédente“, vous commutez entre les fenêtres
d'introduction.
En appuyant sur le bouton „OK”, vous validez les
données introduites ou modifiées. En alternative,
vous pouvez appuyer sur la touche INS et ce,
indépendamment de la position du curseur. Le
bouton „Rupture” (quitter) ou la touche ESC
contribuent à rejeter les données introduites ou
modifiées.
Si le dialogue comporte plusieurs fenêtres
d'introduction, les données sont validées dès que
vous appuyez sur la touche „Page suivante/
précédente“.
Boutons
La CNC PILOT propose plusieurs modes
d'utilisation au moyen de boutons. Exemples de
boutons: le „champ OK et Rupture“ (ou Quitter) pour
fermer la boîte de dialogue, les boutons destinés à
l'„introduction étendue“, etc.
Sélectionnez le bouton et appuyez sur „Enter“.
Remarque: A la place du „bouton OK ou Rupture“
(ou Quitter), vous pouvez appuyez sur la touche INS
ou ESC.
