CNC PILOT 4290 HEIDENHAIN 75

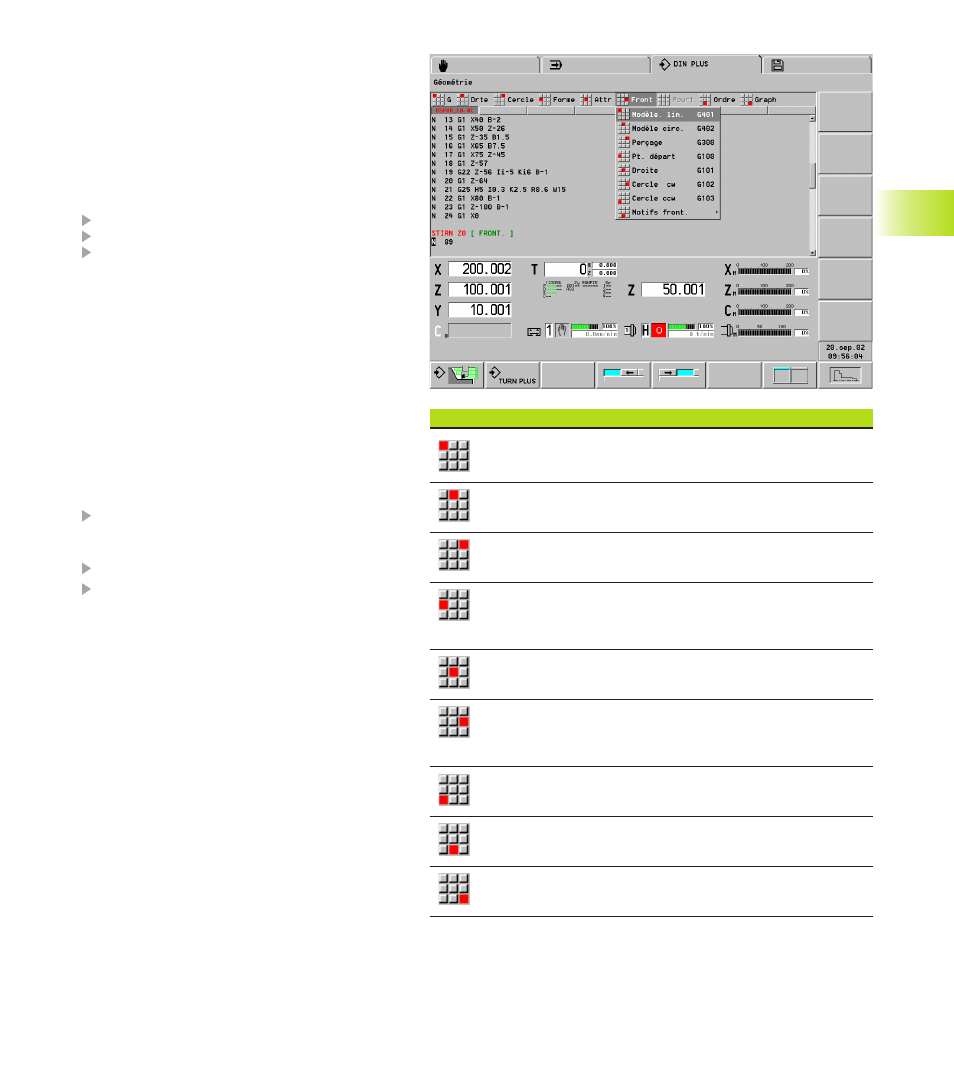

Sous-menu „Géométrie“
G: Introduction directe du numéro G / appel de la liste G
Drte: active la boîte de dialogue G1-Géo
Cercle (arc) CW, CCW avec centre de cercle en
incrémental ou en absolu
Forme (éléments de forme du contour de tournage,
appel de sous-programme, „plan de référence“ pour po-
che/îlot
Attributs (commandes auxiliaires) de la définition du
contour
Front: Eléments de base, figures et modèles du contour
sur la face frontale ou sur la face arrière (usinage avec
axe C)
Pourtour: Eléments de base, figures et modèles sur le
pourtour (usinage avec axe C)
Ordre (instructions) destinées à structurer le programme
et sections du programme
Graphisme: active/actualise le contour dans les fenêtres
graphiques.
4.3.2 Menü „Géométrie“
Le sous-menu „Géométrie“ contient les fonctions
G et instructions („ordres“) des sections PIECE
BRUTE et PIECE FINIE.
Sélection des fonctions G:
■ Le numéro G est connu: Sélectionner „G“ et
introduire le numéro
■ Le numéro G n'est pas connu:
Sélectionner „G“
Appuyer sur la touche „CONTINUER“
Sélectionner la fonction G dans la liste des
„numéros G“
■ „Menu G“: Sélectionner la fonction G à l'aide du
menu
Groupe de menus „Ordre(s)“ (instructions):
■ Mots DIN PLUS - appelle la liste de sélection
comportant:
■ Instructions pour la structuration du programme
■ Instructions pour les entrées/sorties de
données
■ Indicatifs de sections pour contours sur axes C/Y
■ Variables – Introduire une variable ou expression
arithmétique
■ FRONT., POURTOUR, FACE ARRIERE
ouvre la boîte de dialogue pour l'introduction de
la „position“ du contour (plan de référence/
diamètre de référence)
Introduire la position Z/le diamètre
La CNC PILOT insère l'indicatif de section au
dessous de la position du curseur.
■ CONT. AUX. – insère l'indicatif de section au
dessous de la position du curseur.
■ Ligne comment. – introduire un commentaire. Le
commentaire est inséré au dessus de la position
du curseur.
Menu particulier:
■ Graphisme – active/actualise les contours dans la
fenêtre graphique.
4.3 L'éditeur de DIN PLUS
