3 Mode Manuel ou Automatique 38
3.4.5 Configuration des cotes de la
machine
Vous pouvez exploiter les cotes de la machine dans
la programmation de variables du programme CN.
La fonction de configuration „Cotes de machine“
concerne les cotes 1..9 et, pour chaque cote, les
„axes configurés“.
Configuration des cotes de la machine
Sélectionner „Ajustage – Cotes de machine“
<
Introduire le „numéro cote machine“
<
Introduire les cotes de la machine

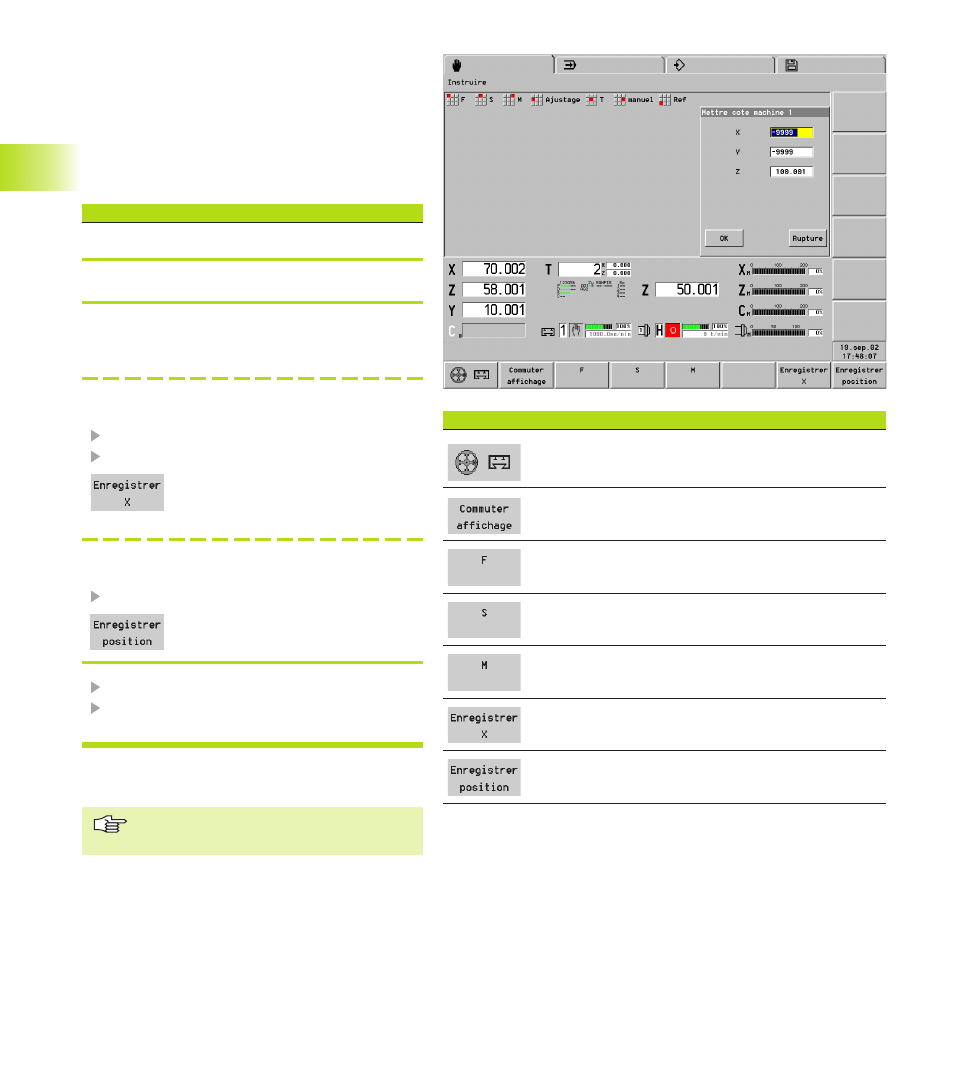

Introduire les valeurs (boîte de dialogue „Mettre
cote machine x“)
Enregistrer par teach-in une cote machine
donnée
Sélectionner le champ d'introduction
Déplacer l'axe jusqu'à la „position“
Enregistrer la position sur l'axe
comme cote machine (ou la position Y
ou Z)
Enregistrer par teach-in toutes les cotes
machine
Déplacer le chariot jusqu'à la „position“
Enregistrer les positions d'axe du
chariot comme cotes machine
<
OK – introduire la cote machine suivante
Rupture – Quitter la configuration des cotes de
la machine
Les cotes de la machine sont gérées dans le
paramètre-machine 7.
Les cotes de la machine se réfèrent au
point zéro machine.
Softkeys
■ Affecter la manivelle à un axe
■ Définir la résolution de la manivelle
Commuter l'affichage de la machine
Introduire l'avance par tour
Introduire la vitesse de coupe constante
Introduire la fonction M
Enregistrer la position sur l'axe comme cote machine
x (ou axe Y ou Z)
Enregistrer toutes les positions d'axe du chariot
comme cotes machine
