6.12 Création Int
er
activ
e du Plan de tr
a
v
ail (CIP)
Position d'enlèvement en Z (LD):
■ 0: Position d'enlèvement à la cote machine 1
■ 1..6: Position d'enlèvement à la cote machine 1..6
■
¦ 0..6: Position d'enlèvement – Calcul des valeurs par
défaut: cf. figure
Position de travail en Z (LE): Valeur par défaut: Décalage du point
zéro, par ex. à partir du paramètre-machine 1164 pour l'axe
Z $1
Longueur pièce finie (LF): dans la définition de la pièce
Distance arête de butée (LH): Distance point de référence du man-
drin – arête de butée du mors de serrage, calculée à partir
du deuxième serrage
Course d'avance min. (I):
■ Sans déplacement en butée: Distance de sécurité sur la
pièce à enlever – valeur par défaut: à partir de „Distance de
sécurité sur pièce brute“ (paramètre d'usinage 2)
■ Avec déplacement en butée: cf. Manuel de la machine
Course d'avance max. (J):
■ Pas d'introduction: Sans déplacement en butée
■ Avec introduction: Avec déplacement en butée –
Signification des paramètres I et J: cf. Manuel de la
machine
1, si 2 pièces (U): sans signification
Suite: cf. page suivante
Processus du tronçonnage et du transfert de
pièce:
Validez l'élément vertical sur lequel doit avoir lieu
le tronçonnage – TURN PLUS ouvre la boîte de
dialogue du programme expert
Vérifiez/complétez les paramètres du
„tronçonnage“
Après avoir appuyé sur OK, le tronçonnage est
exécuté
Définissez les données du moyen de serrage et sa
position pour le deuxième serrage
Vérifiez/complétez les paramètres du „transfert de
pièce“
Après avoir appuyé sur OK, le transfert de pièce
est exécuté
TURN PLUS inscrit comme valeurs par défaut les
paramètres calculés. Vérifiez ou complétez les
valeurs d'introduction.
La signification des paramètres de
transfert dépend du nom du programme
expert.

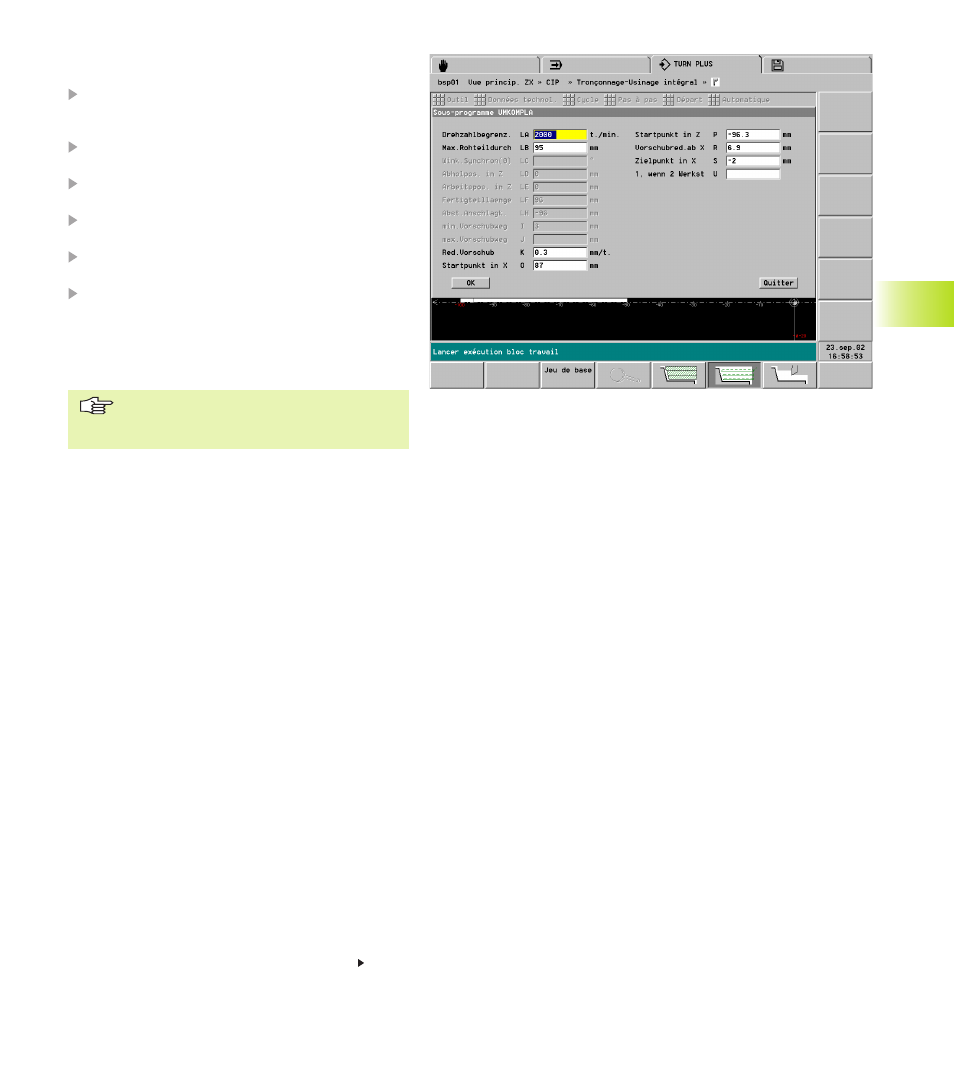

Paramètres de transfert dans le programme
expert „UMKOMPLA“
„Tronçonnage“ (cf. figure)
Limitation de la vitesse de rotation (LA): pour le
processus de tronçonnage
Diamètre max. de la pièce brute (LB): Valeur par
défaut: dans la définition de la pièce
Avance réduite (K): pour le processus de
tronçonnage
■ 0: pas de réduction d'avance
■ >0: avance (réduite)
Point initial en X (O): pour le processus de
tronçonnage – Valeur par défaut: prélevée
dans la définition de la pièce
Point initial en Z (P): pour le processus de
tronçonnage – Valeur par défaut: Elément
vertical prélevé dans la „sélection validée“
„Transfert de pièces“ (cf. également „ 6.11 Outillage
– Desserrer/reserrer“)
Course avec synchronisation angulaire ou de
vitesse (LC):
■ 0: Course avec synchronisation angulaire
sans déport angulaire
■ >0: Course avec synchronisation, avec
déport angulaire défini
■ <0: Course avec synchronisation de
vitesse
