4 DIN PLUS 88
Suite: cf. page suivante

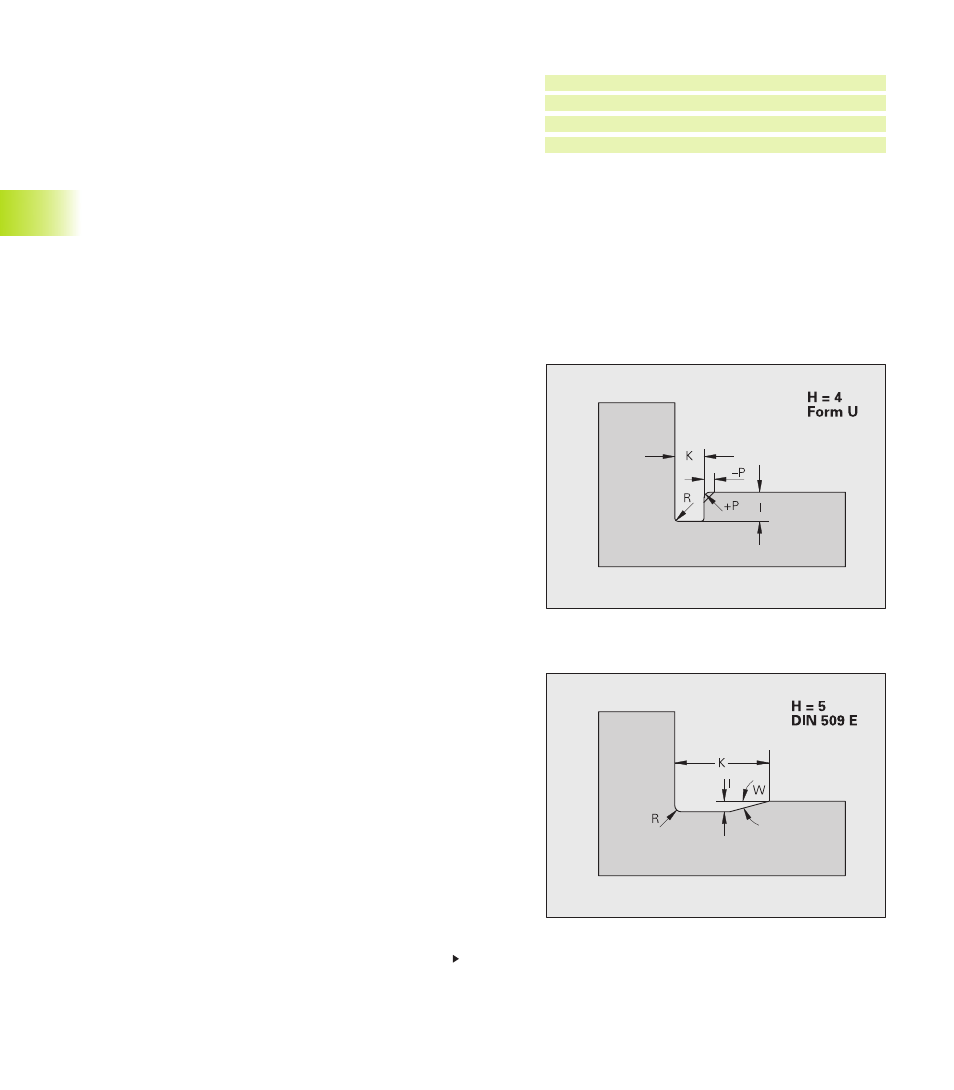

Dégagement G25-Géo
Crée les contours de dégagements indiqués ci-après sur les angles
internes de contours paraxiaux. Programmez G25 après le premier
élément paraxial.
Paramètres
H:
Type de dégagement – par défaut: 0
■ H=4: dégagement de forme U
■ H=0, 5: dégagement de forme DIN 509 E
■ H=6: dégagement de forme DIN 509 F
■ H=7: dégagement de filetage DIN 76
■ H=8: dégagement de forme H
■ H=9: dégagement de forme K
Dégagement DIN 509 E (H=0, 5)
Paramètres
I:
Profondeur du dégagement (cote de rayon)
K: Largeur du dégagement
R: Rayon du dégagement (aux deux angles du dégagement)
W: Angle du dégagement
Les paramètres que vous n'indiquez pas sont calculés par la CNC
PILOT en fonction du diamètre (cf. „
11.1.2 Paramètres pour
dégagements DIN 509 E“).
Dégagement de forme U (H=4)
Paramètres
I:
Profondeur du dégagement (cote de rayon)
K: Largeur du dégagement
R: Rayon interne (aux deux angles de la gorge) – par défaut: 0
P: Rayon externe/chanfrein – par défaut: 0
■ P>0: rayon de l'arrondi
■ P<0: largeur du chanfrein
4.5 Commandes de géométr
ie Appel de la macro de contour (exemple):
N..G1 Z.. /élément longitudinal
N..G25 H..I..K.. .. /contour du dégagement
N..G1 X.. /élément transversal de
raccordement
