5 Simulation graphique 198
5.1 Le mode de fonctionnement Simulation
Vous pouvez configurer la couleur de la trajectoire
d'avance en fonction du numéro T (paramètre-
commande 24).

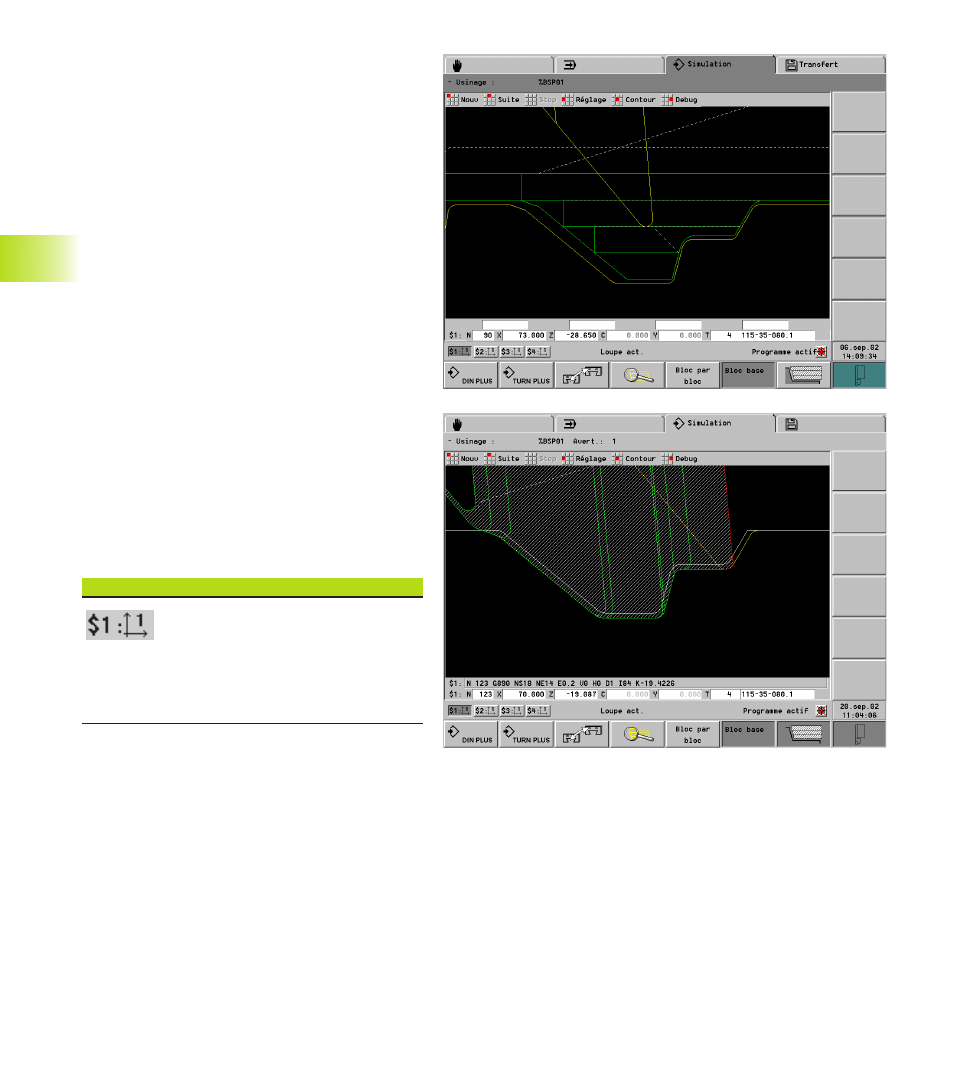

Avec la trace de la dent (trajectoire de la dent), la
CNC PILOT représente de manière hachurée la
surface parcourue par la „zone de coupe“ de
l'outil. Par conséquent, vous visualisez la zone
usinée en tenant compte de la géométrie exacte
de la dent (rayon, largeur, position de la dent, etc.).
Avec la trace de la dent (trajectoire) vous pouvez
vérifier si la matière est intacte, si le contour est
endommagé ou si les recouvrements sont trop
importants. La représentation de la trajectoire de
la dent est intéressante, tout particulièrement
pour les opérations d'usinage de gorges/de
perçage et pour l'usinage de biseaux car la forme
de l'outil est décisive pour le résultat.
Remarques sur l'affichage
■ Séquence CN programmée (séquence source CN)
■ Affichage des séquences source CN de quatre
chariots max. (réglage: sous-menu „Réglage –
Fenêtre“)
■ En alternative, affichage de quatre variables
sélectionnées (sélection: sous-menu „Debug –
Affichage variables – Initialiser variables“)
■ Affichages:
■ Numéros de séquences, valeurs de positions
(valeurs effectives et outil du chariot sélectionné
■ En alternative aux indications sur les outils:
vitesse de rotation, avance, sens de rotation de la
broche
Systèmes de coordonnées des chariots
■ $n (n: 1..6): indicatif de chariot – Le
chariot sélectionné est marqué
■ Symbole: système de coordonnées
configuré du chariot
■ Chiffre dans le symbole: contour
usiné par ce chariot
