HEIDENHAIN CNC Pilot 4290 - Manuel (Page 408)

8 Données d'outillage 396
Toc d'entraînement de face avant

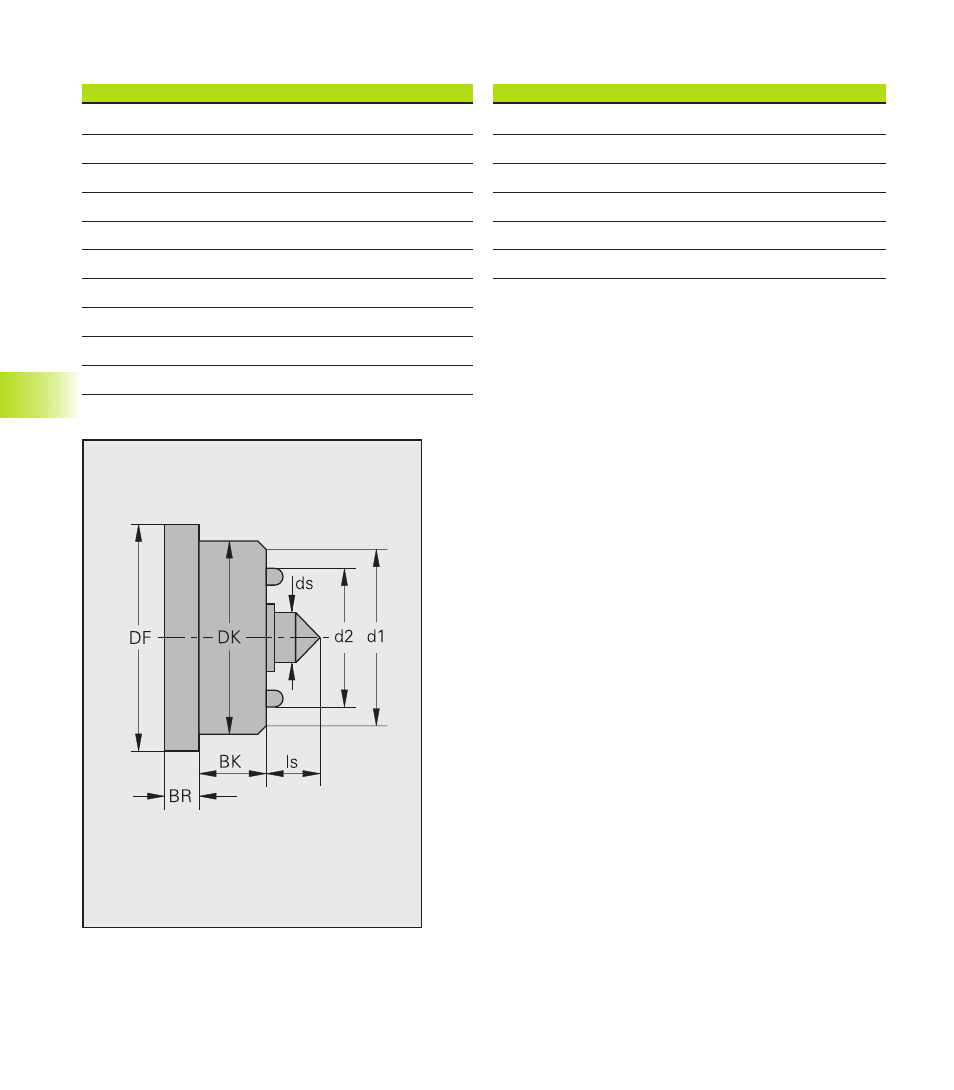

Paramètres toc d'entraînement face avant (type 24x)
ID: référence du moyen de serrage
dispo: disponibilité physique (liste de mots fixes)
ds: diamètre de la pointe
ls: longueur de la pointe
DK: diamètre du corps
BK: largeur du corps
DF: diamètre de la bride
BR: largeur de la bride
d1: diamètre max. cercle de serrage
d2: diamètre min. cercle de serrage
Toc d'entraînement face avant (type 24x)
Griffe rotative
Paramètres griffe rotative (type 25x)
ID: référence du moyen de serrage
dispo: disponibilité physique (liste de mots fixes)
Dm. nom.: diamètre de la griffe rotative
Long.: longueur de la griffe rotative
Dm.s.max: diamètre max. de serrage
Dm.s.min: diamètre min. de serrage
