6.9.6 Attributs de l'usinage
La CAP utilise les attributs d'usinage pour créer le plan de travail. La
CIP enregistre les attributs d'usinage comme paramètres de cycle
Définir les attributs de l'usinage
Programmer le plan d'usinage (contour de tournage, face frontale
ou pourtour, etc.)
Sélectionner le type d'attribut (sous-menu de „Attr(ibuts
d')usinage“)
Sélectionner l'élément de contour (les attributs pré-existants sont
affichés)
Introduire/modifier les attributs
Softkeys
Si la figure comporte des trous ou modèles („figure dans figure“),
TURN PLUS distigue des „plans“. Sélectionnez tout d'abord le plan,
puis le contour souhaité.

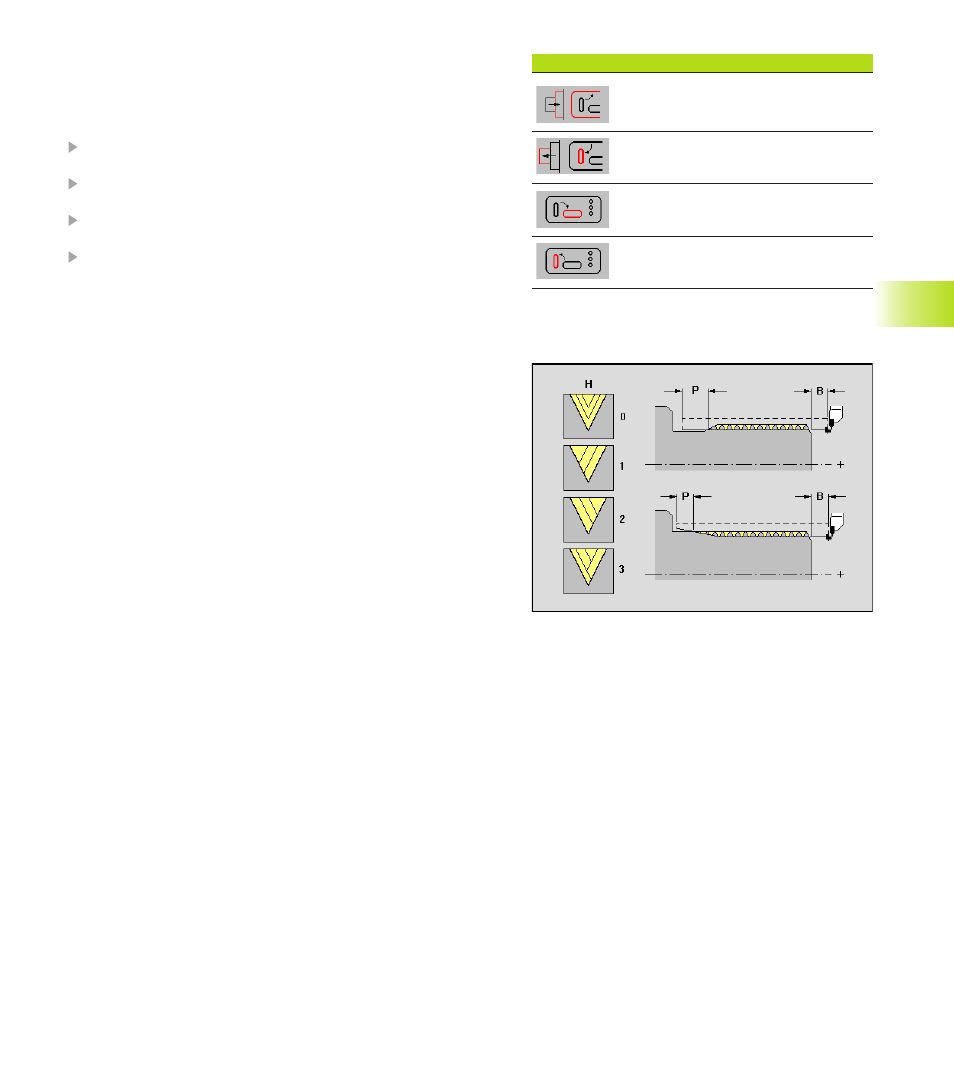

Attribut d'usinage Filet
Paramètres
B, P:
Longueur d'approche, de dépassement – pas
d'introduction: La CNC PILOT calcule la longueur la CNC
PILOT calcule la longueur à partir des gorges voisines ou
des dégagements. S'il n'existe ni dégagement ni gorge, la
commande utilise la „longueur d'approche/de sortie du
filet” du paramètre d'usinage 7 (cf. également „
4.8 Cycles
de filetage“).
C: Angle initial – Si le début du filet est situé de manière
définie par rapport aux éléments de contour en rotation
non symétrique
I: Plongée maximale
V: Type de plongée
■ (V=0) Section constante: Section de coupe constante
pour toutes les coupes
■ (V=1) Passe constante
■ (V=2) Avec répartition de passes (restante): Si la division
profondeur du filet/plongée donne un reliquat, ce „reste”
est valable pour la première plongée. La „dernière coupe”
est répartie en 1/2, 1/4, 1/8 et 1/8 de coupe.
■ (V=3) Méthode EPL: La plongée est calculée à partir du
pas de vis et de la vitesse de rotation
H: Type de décalage des différentes plongées pour lisser les
flancs du filet
■ H=0: sans décalage
■ H=1: décalage à partir de la gauche
■ H=2: décalage à partir de la droite
■ H=3: décalage en alternance à partir de la droite/gauche
Q: Nombre de passes à vide (Q) - après la dernière coupe
(pour supprimer la pression de coupe au fond du filet)
