CNC PILOT 4290 HEIDENHAIN
81
4.4 Indicatifs de sections de programme
Exemple: Table TOURELLE
TOURELLE 1
T1 ID”342-300.1” [outil de la banque de données]
T2 WT1 X50 Z50 R0.2 B6 [définition simple d'outil]
T3 WT122 X15 Z150 H0 V4 R0.4 A93 C55 I9 K70 [Définition
[d'outil étendue – sans validation dans banque de données]
T4 ID”Ete.1” WT112 X20 Z150 H2 V4 R0.8 A95 C80 B9 K70
[définition d'outil étendue – avec validation dans banque de
données]
. . .
■
Introduction étendue:
■
Aucune restriction pour l'utilisation de l'outil.
■
La simulation graphique ne représente que la dent de l'outil.
■
Vous définissez tout d'abord le type de l'outil et éditez ensuite
ses paramètres. Les paramètres d'outils correspondent à la
première boîte de dialogue de l'éditeur d'outils (cf. „
8.1 Banque
de données d'outils“).
■
Les données ne seront prises en compte dans la banque de
données lors de la compilation du programme que si vous
indiquez le numéro d'identification.
■

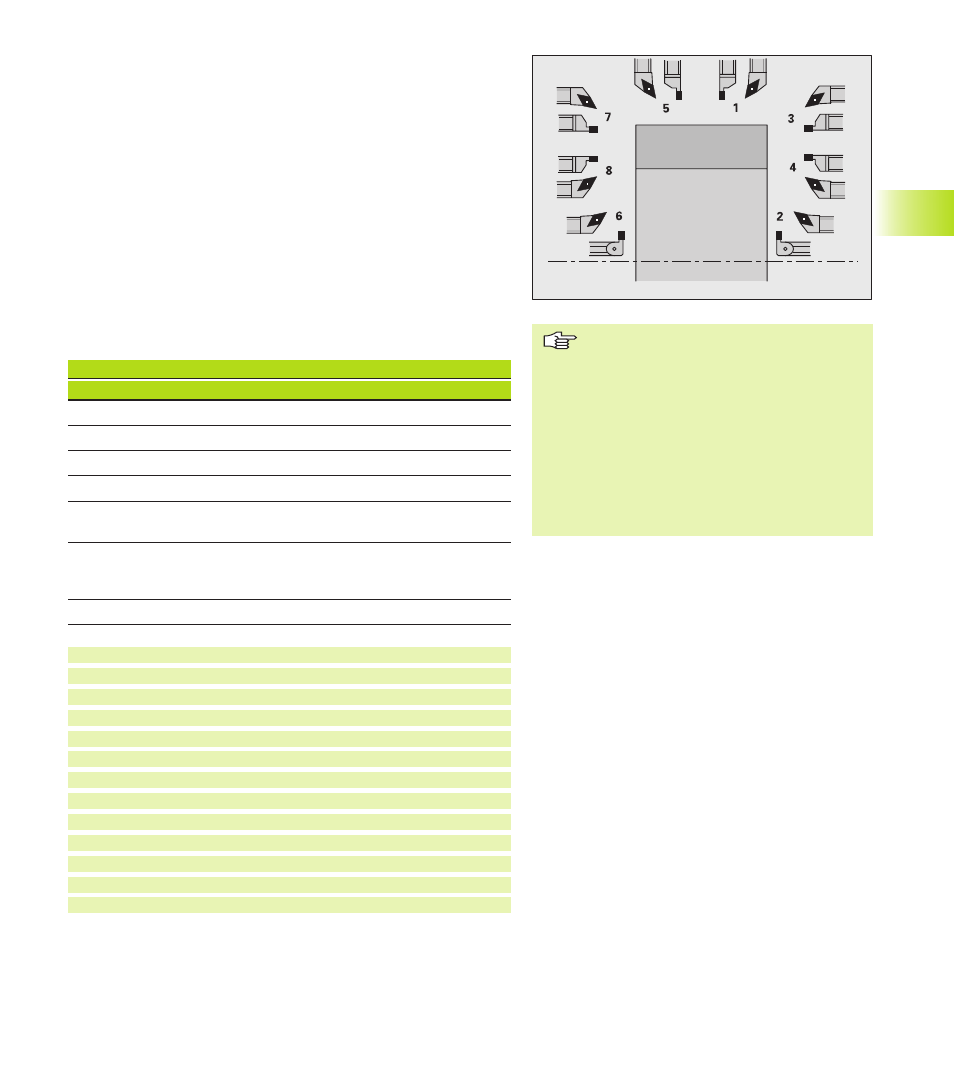

Outil simple:
■
convient uniquement aux déplacements simples et aux cycles
de tournage (G0...G3, G12, G13; G81...G88).
■
Il n'y a pas d'adaptation (actualisation) du contour.
■
La correction du rayon de la dent est réalisée.
■
Les outils simples ne sont pas enregistrés dans la banque de
données.
■
Signification des paramètres: cf. tableau
Outils simples
Boîte de dialogue
Progr. CN Signification
Type d'outil
WT
Type d'outil et sens d'usinage
Pos. X (xe)
X
Cote de réglage
Pos. Y (ye)
Y
Cote de réglage
Pos. Z (ze)
Z
Cote de réglage
Rayon R (rs)
R
Rayon de la dent pour outils de tour-
nage
Larg.dent B (sb)
B
Largeur de la dent pour outils
d'usinage de gorges et outils-
champignons
Diam. I (df)
I
Diamètre de fraise ou de foret
■
Si vous ne programmez pas TOUR-
ELLE, la commande utilise les outils qui
sont inscrits dans la „liste des outils“
(table de la tourelle) (cf. „
3.3.1 Création
de la liste d'outils“).
■
Les noms „_SIM...“ et „_AUTO...+ sont
réservés aux „outils temporaires+ (outil
simple sans numéro d'identification). La
définition de l'outil reste en vigueur tant
que le programme CN est activé dans la
simulation ou le déroulement du
programme en mode Automatique.
