CNC PILOT 4290 HEIDENHAIN 381
8.1 Banque de données des outils
Paramètres pour outils de fraisage
Paramètre boîte de dialogue 1 B S TP
ID: référence de l'outil • • •
Cote X, Z, Y (xe, ze, ye): cotes de réglage • – –
Diam. (df): diamètre avant de la fraise • • •
Diam. (d1): diamètre de la fraise • • •
Larg. (fb): largeur de la fraise • • •
Angle (fw): angle de la fraise • • •
Prf. plg. (et): prondeur de plongée max. • • –
Ang. pos. (rw): angle de position • • –
Corr. X, Z, Y (DX, DZ, DY): valeurs de correction
(+/– 10 mm max.)
• – –
Corr. d (DD): correction du diamètre de la fraise • – –
Dir. usin.: sens de rotation broche • – •
Long. dt (sl): longueur de la dent de la fraise • • •
Nb dents de la fraise • – •
Suite: cf. page suivante

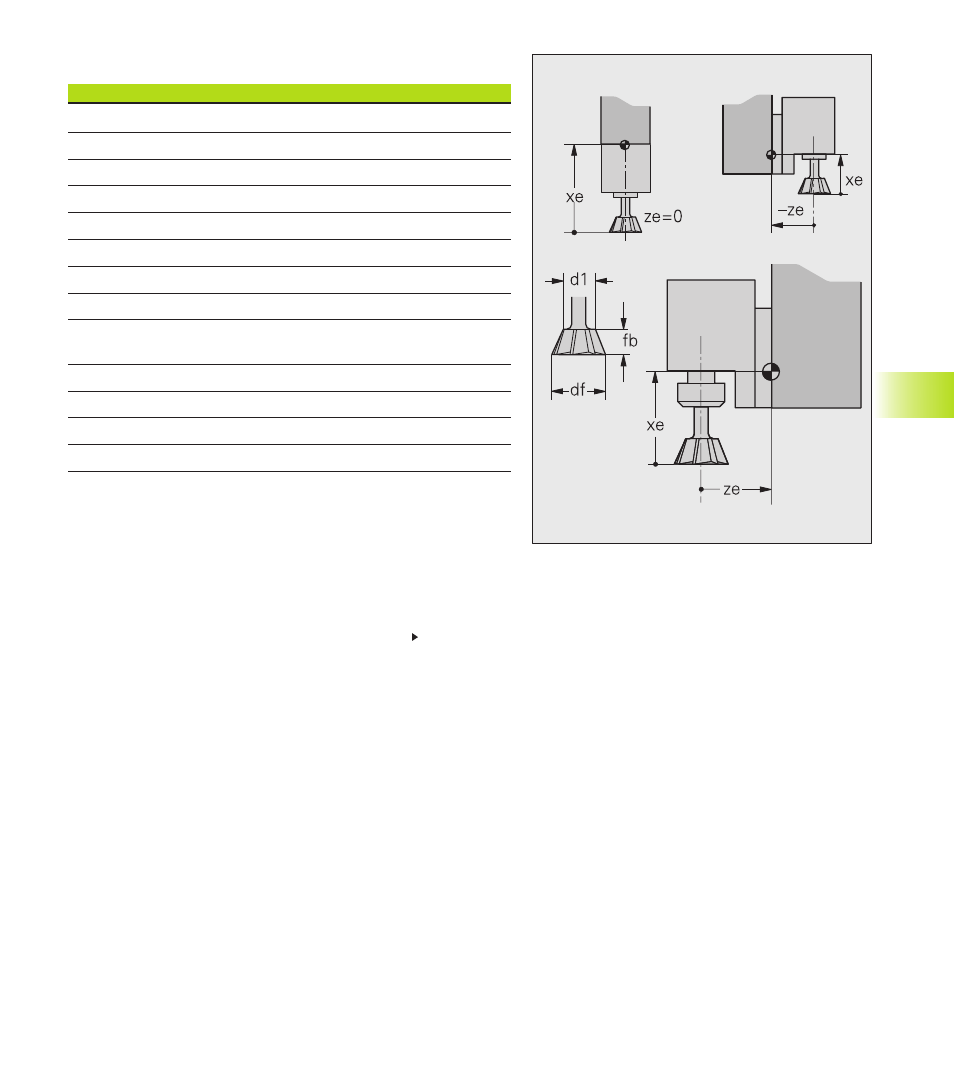

Exemple d'un outil de type 611
