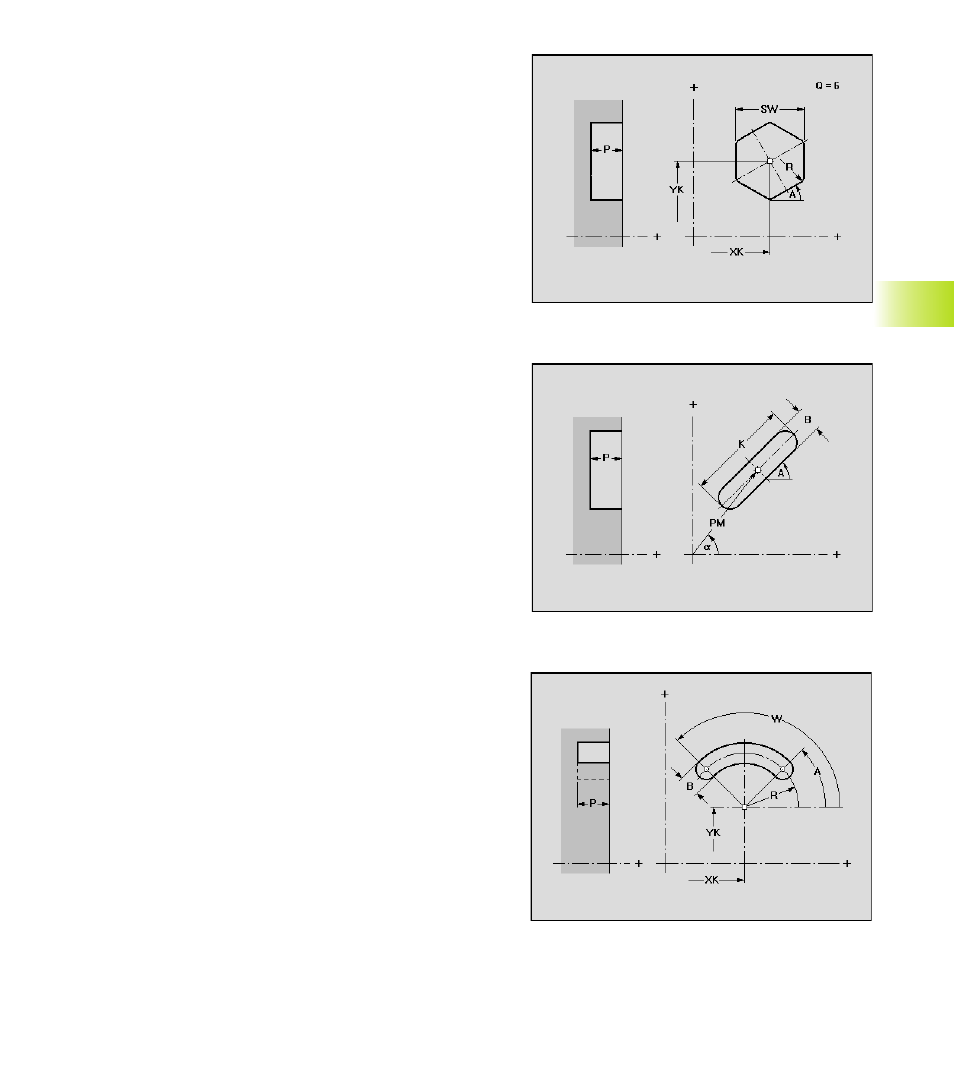

Rainure circulaire
Paramètres
XK, YK: Centre de courbure en coordonnées cartésiennes
α
, PM: Centre de courbure en coordonnées polaires (référence
angle
α
: axe XK positif)
A:
Angle initial (point initial) de la rainure (référence: axe XK)
W:
Angle final (point final) de la rainure (référence: axe XK)
R:
Rayon de courbure (référence: trajectoire du centre de la
rainure)
B:
Largeur de la rainure
P:
Profondeur de la figure
Rainure linéaire
Paramètres
XK, YK: Centre en coordonnées cartésiennes
α
, PM: Centre en coordonnées polaires (référence angle
α
: axe XK
positif)
A:
Angle axe longitudinal de la rainure (référence: axe XK)
K:
Longueur de la rainure
B:
Largeur de la rainure
P:
Profondeur de la figure
Polygone
Paramètres
XK, YK: Centre en coordonnées cartésiennes
α
, PM: Centre en coordonnées polaires (référence angle
α
: axe XK
positif)
A:
Angle par rapport à un côté du polygone (référence: axe XK)
Q:
Nombre d'angles (Q>=3)
K:
Longueur côté
SW:
Diamètre du cercle inscrit (diamètre cercle interne)
R:
Chanfrein/arrondi
■
largeur du chanfrein
■
Rayon de l'arrondi
P:
Profondeur de la figure
