Cycle de gorges G866
G866 crée une gorge définie avec G22-Géo. La CNC PILOT
reconnaît à l'aide de la définition d'outil s'il s'agit d'une opération
d'usinage externe ou interne ou d'une gorge radiale ou axiale.
Calcul de la répartition des passes (SBF: cf. Paramètre d'usinage 6):
Décalage max. = SBF * largeur de la dent
Paramètres
NS:
Numéro de séquence (référence: G22-Géo)
I: Surépaisseur (lors du pré-perçage) – par défaut: 0
■ I=0: la gorge est réalisée en une passe
■ I>0: première passe pour poinçonnage; finition lors de la
deuxième passe
E: Temporisation – pas d'introduction: durée d'une rotation de la
broche
■ avec I=0: à chaque plongée
■ avec I>0: seulement lors de la finition
La correction du rayon de la dent sera exécutée
Les surépaisseurs ne seront pas compensées

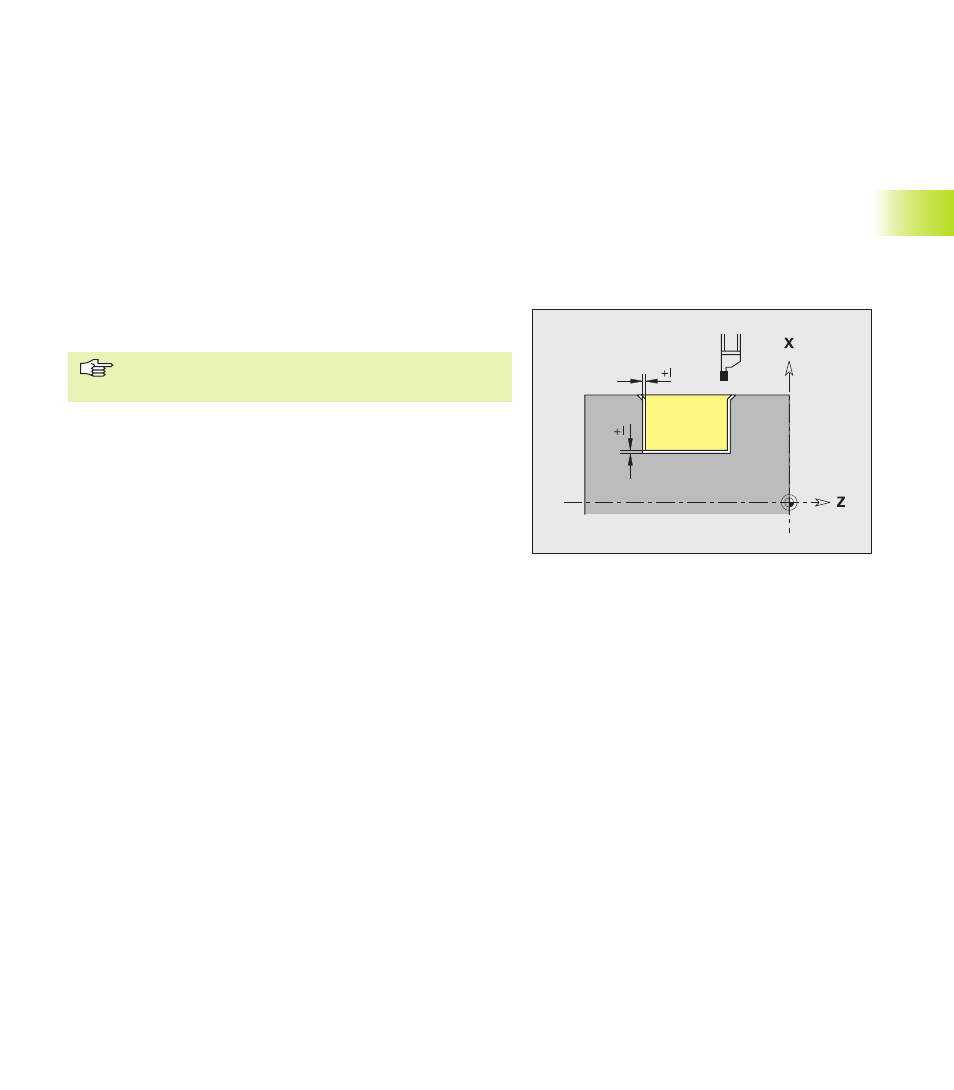

Déroulement du cycle
1 calcule la répartition des passes
2 plonge à partir du point initial pour la première
passe (gorge radiale: d'abord dans le sens Z puis
dans le sens X; gorge axiale: d'abord dans le sens
X puis dans le sens Z)
3 plonge (tel qu'indiqué sous „I“)
4 retourne en avance rapide et plonge pour
effectuer la passe suivante
5 avec I=0: effectue une temporisation de durée
„E“
6 répète 3...4 jusqu'à ce que la gorge soit usinée
7 si I>0: réalise la finition du contour
