4 DIN PLUS 76

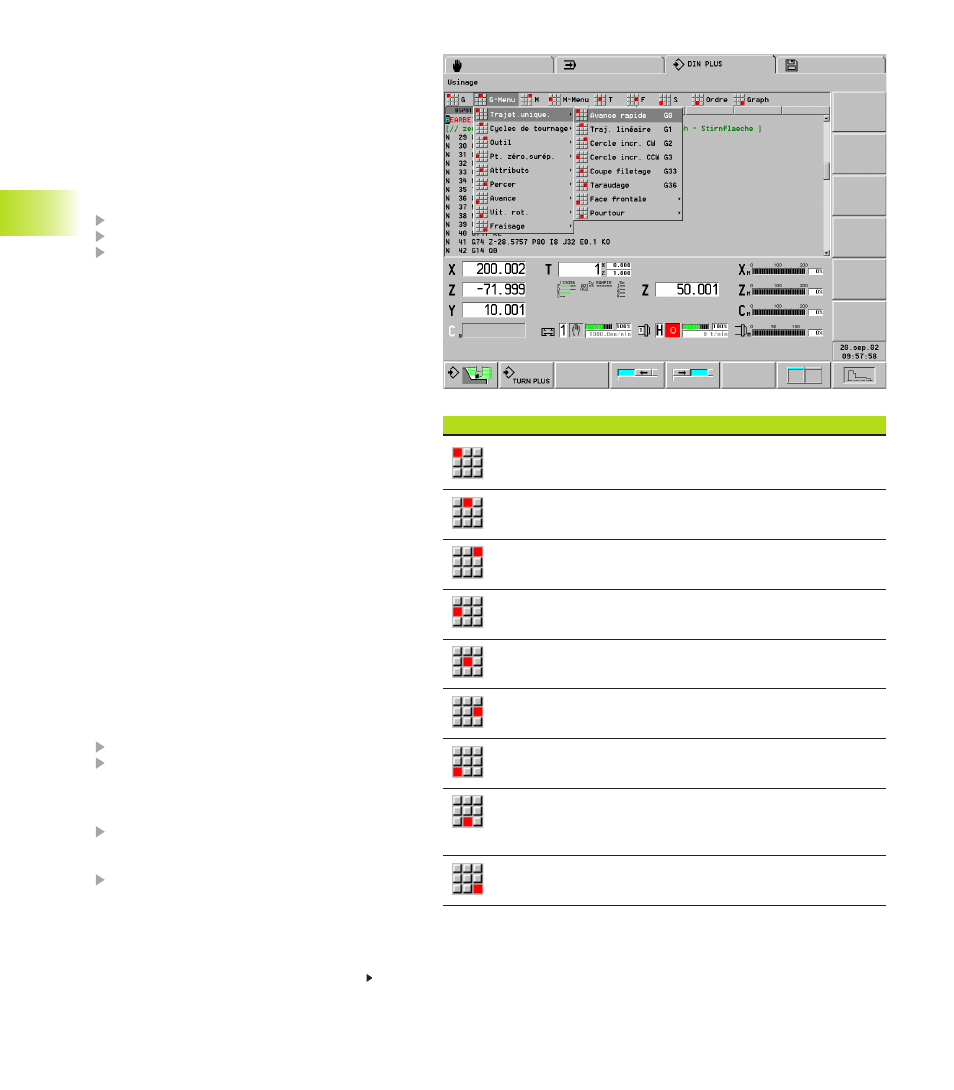

Sous-menu „Usinage“
G: Introduction directe du numéro G - ou appel de la
liste G)
Menu G: ouvre le menu avec fonctions G
M: Introduction directe des numéros M
Menu M: ouvre le menu avec fonctions M
T: Appel d'outil
F: Appel „Avance par tour G95“
S: Appel „Vitesse de coupe G96“
Ordres (instructions) destinées à structurer le
programme
Graphisme: active/actualise le contour dans les fenêtres
graphiques.
4.3.3 Menu „Usinage“
Le sous-menu „Usinage“ contient les fonctions G
et M ainsi que d'autres „ordres“ (instructions) pour
la section USINAGE.
Sélection des fonctions G:
■ Le numéro G est connu: Sélectionner „G“ et
introduire le numéro
■ Le numéro G n'est pas connu:
Sélectionner „G“
Appuyer sur la touche „CONTINUER“
Sélectionner la fonction G dans la liste des
„numéros G“
■ „Menu G“: Rechercher la fonction G à l'aide du
menu
Sélection des fonctions M:
■ Le numéro M est connu: Sélectionner „M“ et
introduire le numéro
■ „Menu M“: Rechercher la fonction M à l'aide du
menu
Menus particuliers:
■ T – Appel d'outil
Programmez le numéro T (cf. „
4.6.8 Outils,
corrections“). Une liste affiche les outils annoncés
dans la section „Tourelle“.
■ F – Appel „Avance par tour G95“
■ S – Appel „Vitesse de coupe G96“
Groupe de menus „Ordre(s)“ (instructions):
■ Mots DIN PLUS - appelle la liste de sélection
comportant:
■ Instructions pour la structuration du programme
■ Instructions pour les entrées/sorties de
données
■ Variables – Introduire une variable ou expression
arithmétique
■ / plan d'occult. (niveau de saut)
Introduire „Plan d'occult. 1..9“
La CNC PILOT inscrit le niveau de saut (plan
d'occultation) devant la séquence CN (exemple: /3
N 100 G...)
■ $ Chariot
Introduire le ”numéro de chariot“ (vous pouvez
introduire successivement plusieurs numéros de
chariots)
L'éditeur DIN inscrit les numéros des chariots
devant la séquence CN (exemple: $1$2 N 100
G...)
Suite: cf. page suivante
4.3 L'éditeur de DIN PLUS
