6.3 Définition de la pièce
■ Série – Circulaire: duplique (reproduit) la zone de contour validée
et la „raccroche“ x fois au contour.
Sélectionner „Série – Circulaire“
TURN PLUS marque le dernier élément
Valider et enregistrer par softkey la section du contour
Boîte de dialogue „Dupliquer en série circulaire“
TURN PLUS affiche un „point de pivot“ sous la forme d'un
„carré rouge“ – Sélectionnez et enregistrez le „point de pivot“
par softkey – TURN PLUS élargit le contour
Paramètres (boîte de dialogue „Dupliquer en série circulaire“)
Q:
Nombre (la section du contour est dupliquée Qx fois)
R: Rayon du modèle

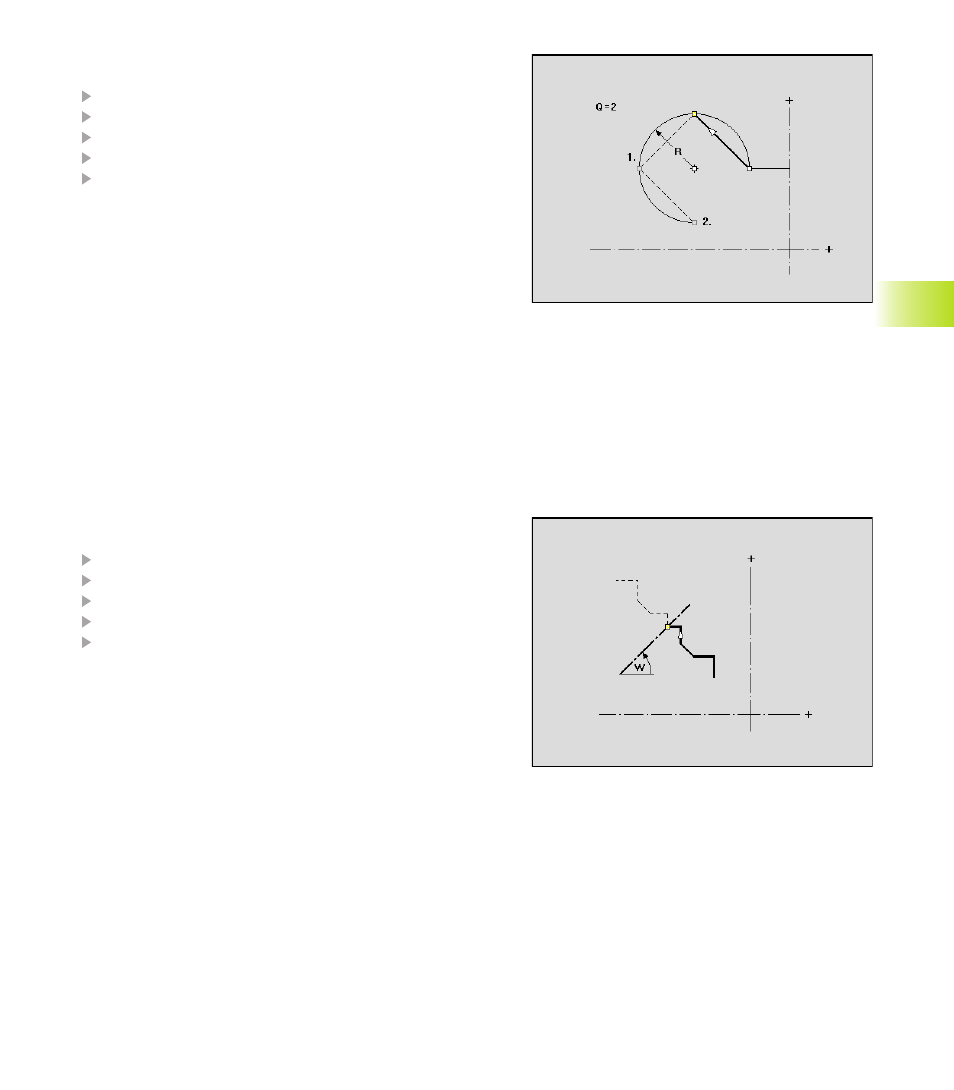

Exécution de „Dupliquer – Circulaire“
■ Points de pivot: Avec le „rayon“, TURN PLUS crée un cercle
autour du point initial au point final de la section du contour. Les
points d'intersection des cercles donnent les deux points de
rotation possibles.
■ L'angle de rotation est obtenu à partir de la distance entre le
point initial et le point final de la section du contour.
■ Elargissement du contour: TURN PLUS duplique (reproduit) la
section de contour validée, la fait pivoter et la „raccroche“ au
contour
■ Image miroir: inverse la zone de contour validée et la „raccroche“
au contour.
Sélectionner „Im(age) miroir“
TURN PLUS marque le dernier élément
Valider et enregistrer par softkey la section du contour
Boîte de dialogue „Dupliquer en série circulaire“
Appuyer sur „Enter“ – TURN PLUS élargit le contour
Paramètres (boîte de dialogue „Dupliquer par image miroir“)
W:
Angle de l'axe d'inversion – Référence de l'angle: Axe Z
positif (l'axe d'inversion passe par le point final actuel du
contour)
Menu „Info“
ouvre/ferme la fenêtre comportant les informations relatives aux
„éléments géométriques irrésolus“.
■ Si la fenêtre n'accepte pas toutes les boîtes d'informations:
„flèche vers le haut/le bas“ déplace le curseur vers la boîte
d'informations suivante/précédente.
■ la „touche ALT“ propose pour leur édition les paramètres du
dernier élément de contour irrésolu.
