CNC PILOT 4290 HEIDENHAIN 353

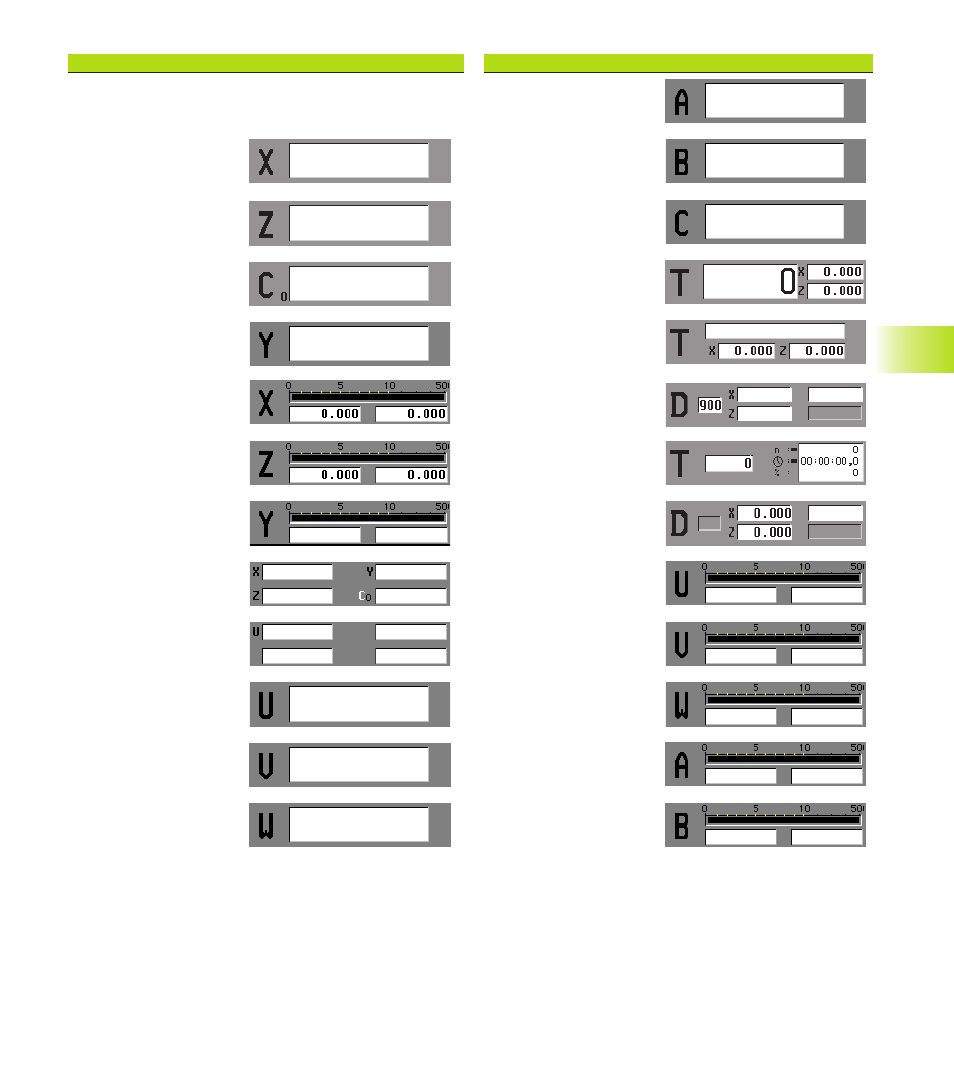

Codes des „figures“
0 Code spécial (aucun affichage)
1 Valeur effective X
2 Valeur effective Z
3 Valeur effective C
4 Valeur effective Y
5 Valeur effective X
et chemin restant
6 Valeur effective Z
et chemin restant
8 Valeur effective Y
et chemin restant
10 Tous axes principaux
11 Tous axes auxil.
12 Valeur effective U
(axe auxiliaire)
13 Valeur effective V
(axe auxiliaire)
14 Valeur effective W
(axe auxiliaire)
Codes des „figures“
15 Valeur effective a
(axe auxiliaire)
16 Valeur effective b
(axe auxiliaire)
17 Valeur effective c
(axe auxiliaire)
21 Affichage outil avec
corrections (DX, DZ)
22 Affichage outil avec
numéro d'identif.
23 Corrections additives
25 Affichage outil avec
infos durée de vie
26 Affichage outils
multiples avec cor-
rections (DX, DZ)
30 Valeur eff. et chemin
rest. U (axe auxil.)
31 Valeur eff. et chemin
rest. V (axe auxil.)
32 Valeur eff. et chemin
rest. W (axe auxil.)
33 Valeur eff. et chemin
rest. a (axe auxil.)
34 Valeur eff. et chemin
rest. b (axe auxil.)
7.3 P
ar
amètr
es de la commande
