CNC PILOT 4290 HEIDENHAIN 203

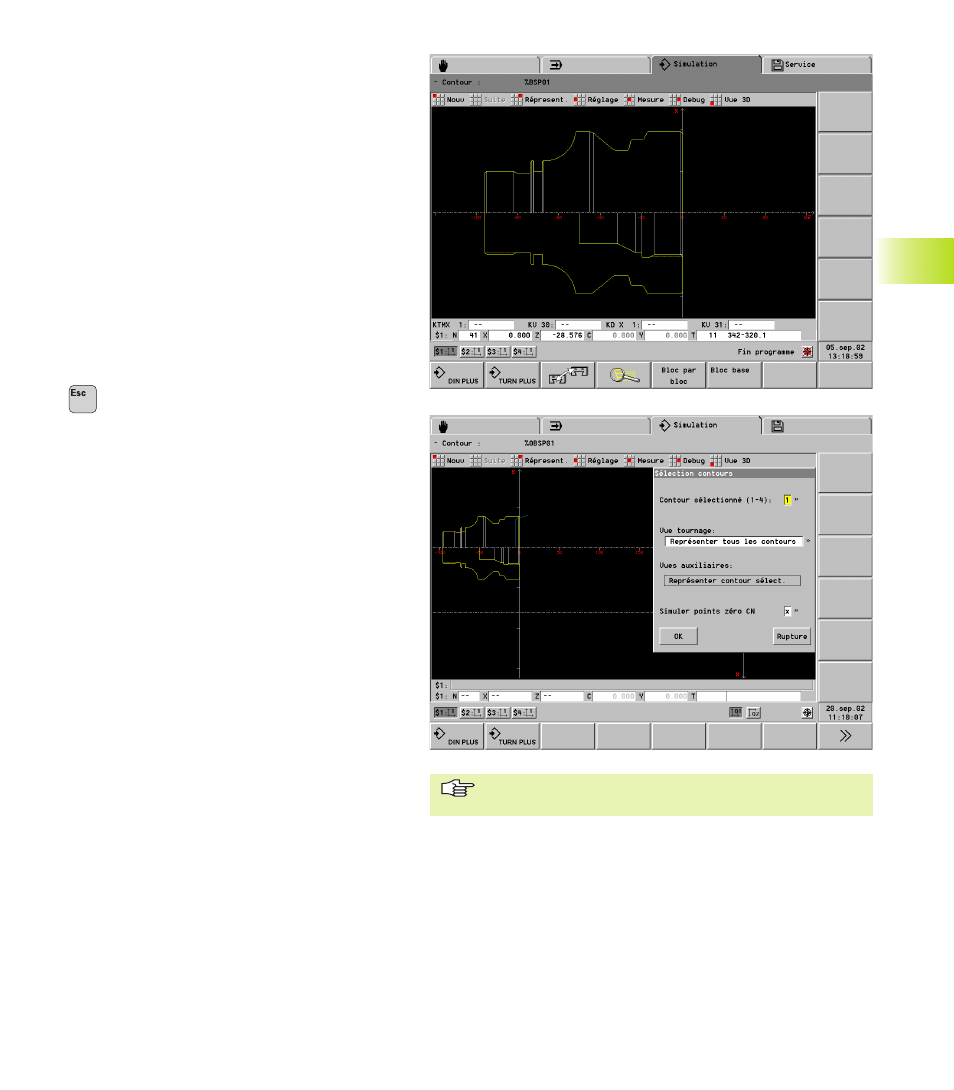

5.3 Simulation du contour
5.3.1 Fonctions de la simulation du
contour
Avec la simulation du contour, vous pouvez
■ choisir entre les représentations de „coupe ou
vue (projection)“.
■ vérifier la programmation du contour avec le
dessin pas à pas du contour.
■ vérifier les paramètres d'un élément du contour
(mesure élément).
■ coter chaque point du contour par rapport à un
point de référence (cotation des points).
Pour simuler les contours, ceux-ci doivent avoir été
programmés (définition de la pièce brute, de la
pièce finie, contours auxiliaires). Si les définitions
des contours sont incomplètes, la représentation
est effectuée „dans la mesure du possible“.
Retour au menu principal
■ Sous-menus pour commander la simulation
n Nouv(eau): Redessine le contour (les
modifications apportées au programme sont
prises en compte)
■ Suite: Représente la séquence-source CN
suivante ou la séquence de base
■ Sous-menu „Représentation (du contour)“
Vous configurez:
■ „(représentation de la) coupe“
■ „(représentation de la) project. (vue)“
■ „(représentation de la) coupe & project. (vue)“:
vue au dessus du centre de tournage et, au
dessous, la coupe
Groupe de menus „Réglages – ...“:
■ „... – Fenêtre“:
„... – Point zéro C“:
cf. „5.2 Menu principal“
■ „... – Sélection contour“:
■ Dans la boîte de dialogue, indiquez si la CNC PI-
LOT doit afficher un contour sélectionné ou bien
tous les contours du programme CN.
■ Indiquez si les décalages de points zéro doivent
être pris en compte.
■ „... – Avertissements“: cf. „ 5.1.2 Remarques sur
l'utilisation“
■ Sous-menu „Vue 3D“: cf. „ 5.7 Vue 3D“
■ Groupe de menus „Debug“:
Si vous utilisez des variables dans la définition du
contour, vous pouvez afficher et modifier les varia-
bles D avec les „fonctions Debug“ (cf. „
5.8
Contrôle du déroulement du programme CN“).
5.3 Simulation du contour
En mode „bloc par bloc (pas à pas) ou bloc de base“
(séquence de base), la représentation porte sur la coupe.
