Limitation de coupe avec l'„ébauche résiduelle“
S'il reste de la matière sur les contours en poussant, vous l'éliminez
avec „Ebauche d'évidement – Ebauche résiduelle ...“.
Limitation de coupe: Sans limitation de coupe, TURN PLUS usine la
zone d'usinage sélectionnée. Afin d'éviter les collisions, la zone
d'usinage sélectionnée est limitée au moyen de la limitation de
coupe. Le cycle d'usinage tient compte de la distance de sécurité
(SAR, SIR – paramètre d'usinage 2) en amont de la matière
résiduelle.
Définir la limitation de coupe
Positionner l'outil du côté de la limitation de coupe où se trouve
la matière résiduelle
Sélectionner la zone d'usinage
Sélectionner le „point initial matière résiduelle“ comme position
de la limitation de coupe (cf. figure).
Risque de collision
L'enlèvement de la matière résiduelle est exécuté sans
surveillance de collision. Vérifiez la limitation de coupe et
l'angle d'approche (boîte de dialogue „Paramètres de
cycle (Ebauche)“).
Suite: cf. page suivante

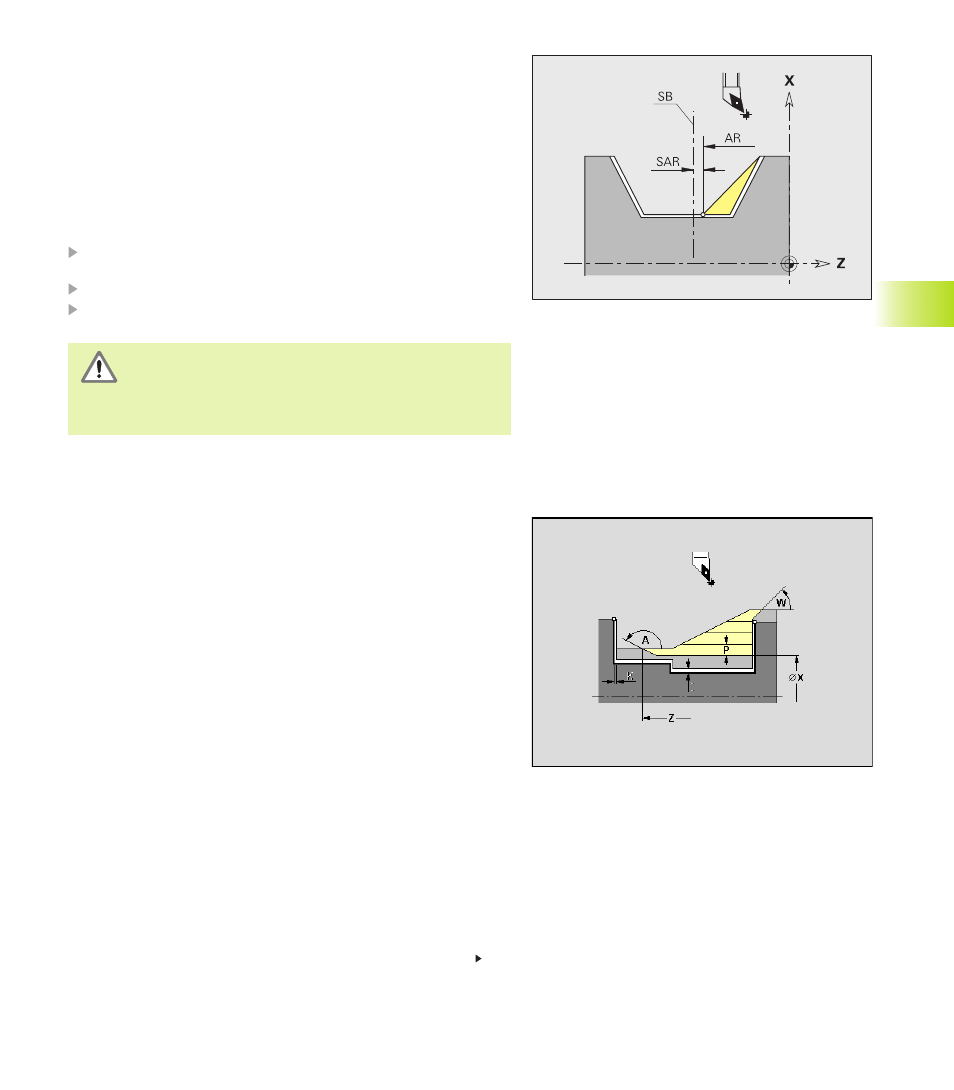

AR: Point initial de la matière résiduelle
SAR: Distance de sécurité externe (paramètre
d'usinage 2)
SB: Limitation de coupe
6.12 Création Int
er
activ
e du Plan de tr
a
v
ail (CIP)
Ebauche résiduelle (évidement) – longitudinale/
transversale
Paramètres
P:
Profondeur de coupe (passe max.)
A: Angle d'approche (référence: axe Z)
■ Longitudinale: par défaut 0°/180° (parallèle à l'axe Z)
■ Transversale: par défaut 90°/270° (orthogonalement à
l'axe Z)
W: Angle de sortie (référence: axe Z)
■ Longitudinale: par défaut 90°/270° (orthogonalement à
l'axe Z)
■ Transversale: par défaut 0°/180° (parallèle à l'axe Z)
X, Z: Limitation de coupe
Type de surépaisseur à régler: par softkey
I, K: Surépaisseur longitudinale/transversale différente
I: Surépaisseur constante – génère la „surépaisseur G58“
avant le cycle
Plonger: Usiner les contours en poussant ?
■ Oui
■ Non
E: Avance de plongée réduite pour contours en poussant
