Fraisage de contour – Ebauche/finition, ébavurage
(G840)
Le fraisage de contour et l'ébavurage usinent des figures ou
„contours libres“ (contours ouverts ou fermés) sur les plans de
référence:
■ FRONT
■ FACE ARR.
■ POURTOUR
La surépaisseur L „décale“ le contour à fraiser dans le sens
indiqué sous „lieu de fraisage Q“:
■ Q=0: La surépaisseur est ignorée
■ Q=1 (contour fermé): Diminue le contour
■ Q=2 (contour fermé): agrandit le contour
■ Q=3 (contour ouvert): Décalage gauche/droite – en fonction du
sens de l'usinage
Paramètres
K:
Plan de retrait – par défaut: retour à la position initiale
■ face frontale/arrière: position de retrait dans le sens Z
■ pourtour: position de retrait dans le sens X (cote de
diamètre)

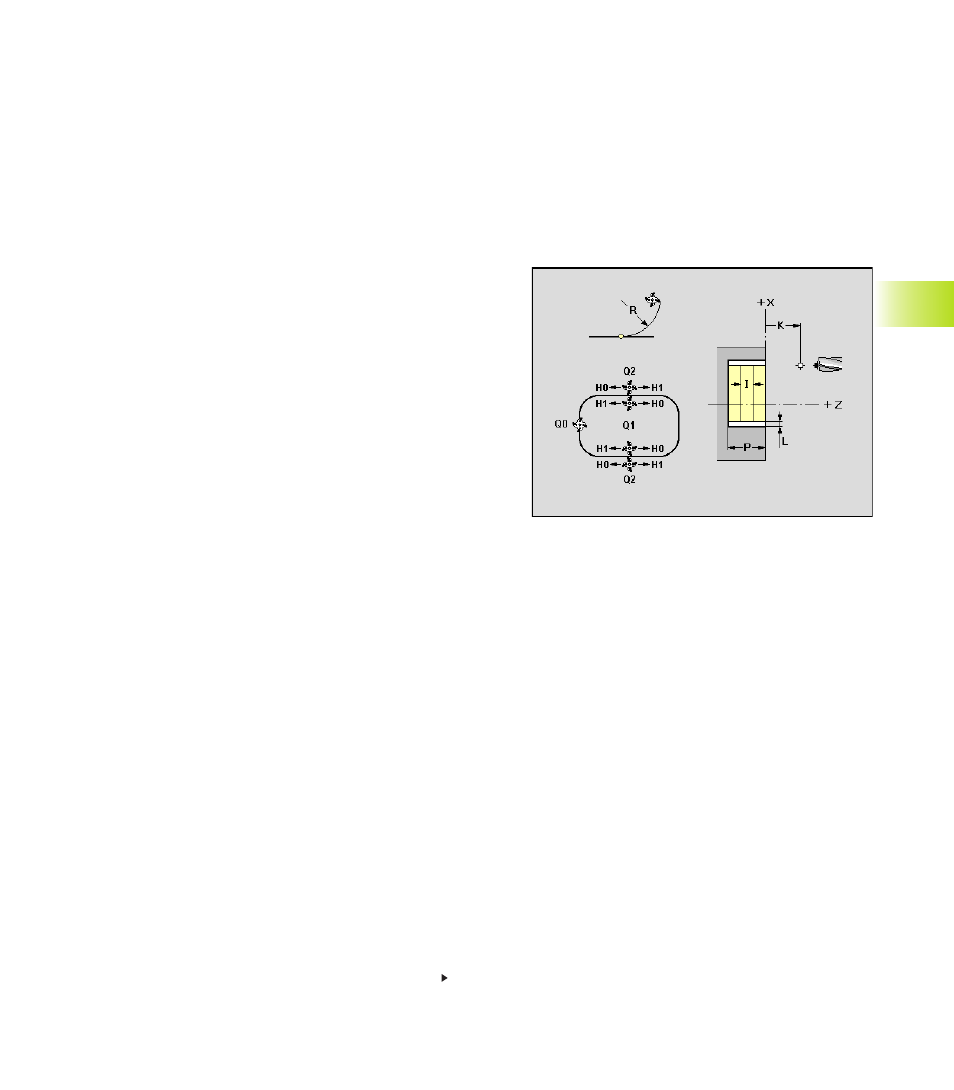

Q: Lieu de fraisage
■ Q=0 Contour: centre de la fraise sur le contour
■ Q=1 Fraisage interne – contour fermé
■ Q=2 fraisage externe – contour fermé
■ Q=3 à gauche/droite du contour (référence: sens
d'usinage) – contour ouvert
H: Sens de déplacement de la fraise
■ H=0: en opposition
■ H=1: en avalant
R: Rayon d'approche
■ R=0: Aborder directement l'élément de contour
■ R>0: Rayon d'approche/de sortie qui se raccorde par
tangentement à l'élément de contour
■ R<0 aux angles internes: aux angles internes
■ R<0 aux angles externes: L'élément de contour est
abordé/quitté sur une droite tangentielle
