6 TURN PLUS 278
Paramètres pour les mandrins deux, trois ou
quatre mors:
Référence du mandrin
Type de mors: Définir le type de mors et les
épaulements (niveaux)
Forme de serrage: Définir le serrage interne/exter-
ne et l'épaulement (niveau) de serrage
Référence du mors
Longueur de serrage: calculée à partir du mors et
de la forme de serrage. Corrigez la valeur si
la longueur de serrage varie.
Pression de serrage: Elle est enregistrée dans l'„en-
tête du programme“ – TURN PLUS
n'exploite pas le paramètre
Cote de réglage du mors: Distance entre le bord
extérieur du mandrin et le bord extérieur du
mors; cote négative: Le mors déborde du
mandrin (cote pour votre information)
Bouton „Sélection zone serrage“: Définir l'endroit
où se place le moyen de serrage
■ pour les contours avec chanfrein, arrondis
ou éléments avec arc de cercle, marquer la
zone „autour du coin de serrage“
■ pour les pièces rectangulaires, marquer
un élément qui touche le coin de serrage

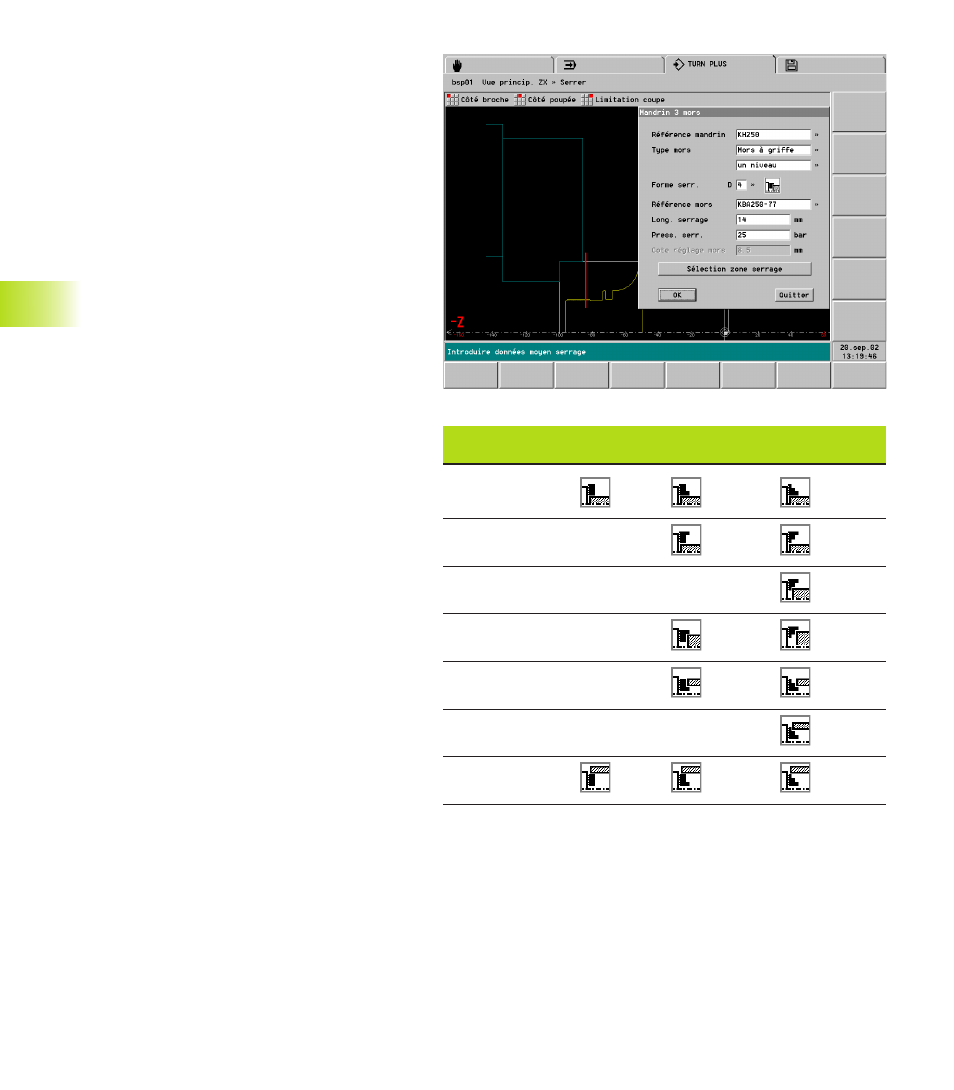

Forme de serrage à un niveau
sans niveau (épaulement) à deux niveaux
D=1
D=2
D=3
D=4
D=5
D=6
D=7
