4 DIN PLUS 136

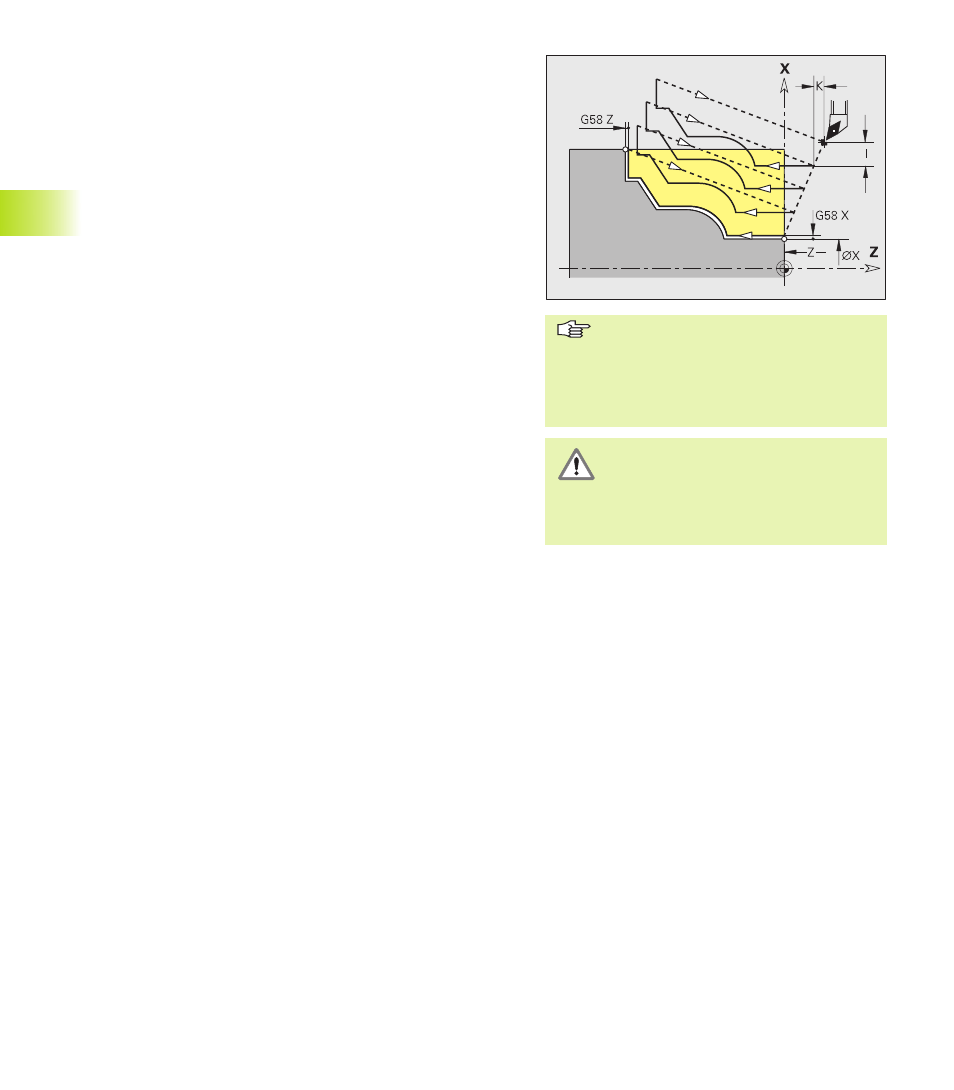

Cycle de répétition de contour G83
G83 exécute plusieurs fois les fonctions programmées dans les
séquences suivantes (déplacements simples ou cycles sans
définition du contour). G80 termine le cycle d'usinage.
Si le nombre de passes varie dans le sens de X et de Z, on travaille
tout d'abord dans les deux sens avec les valeurs programmées. La
passe est mise à zéro lorsque la valeur-cible et atteinte dans un
sens.
Remarques sur la programmation de G83
■ est seule dans la séquence
■ ne doit pas être programmée avec des variables K
■ ne doit pas être imbriquée, et pas davantage par l'appel de
sous-programmes
Surépaisseurs:
■ Surépaisseurs G57
■ sont prises en compte en tenant compte du signe
(surépaisseurs impossibles pour l'usinage interne)
■ Surépaisseurs G58: sont prises en compte lorsque vous travaillez
avec la CRD
■ Surépaisseurs G57 et G58 restent actives après la fin du cycle
Déroulement du cycle
1 débute l'usinage du cycle à partir de la position de l'outil
2 plonge de la valeur définie dans „I, K”.
3 exécute l'usinage défini dans les séquences suivantes en
prenant en compte comme „surépaisseur“ la distance entre la
position de l'outil et le point initial du contour
4 retourne en diagonale
5 répète 2...4 jusqu'à ce que le „point-cible du contour“ soit atteint
6 retourne au point initial du cycle
Paramètres
X/Z: Point-cible du contour (cote de diamètre X) – par défaut: prise
en compte de la dernière coordonnée X/Z.
I: Plongée max. dans le sens de X (cote de rayon) – par défaut: 0
K: Plongée max. dans le sens de Z – par défaut: 0
■ Correction du rayon de la dent: ne
sera pas réalisée. – Vous pouvez
programmer séparément la CRD avec
G40..G42.
■ Distance de sécurité après chaque
coupe: 1mm.
Attention, risque de collision !
Après une coupe, l'outil retourne en dia-
gonale afin de se positionner pour la
coupe suivante. Si nécessaire,
programmez une autre trajectoire en
avance rapide afin d'éviter une collision.
