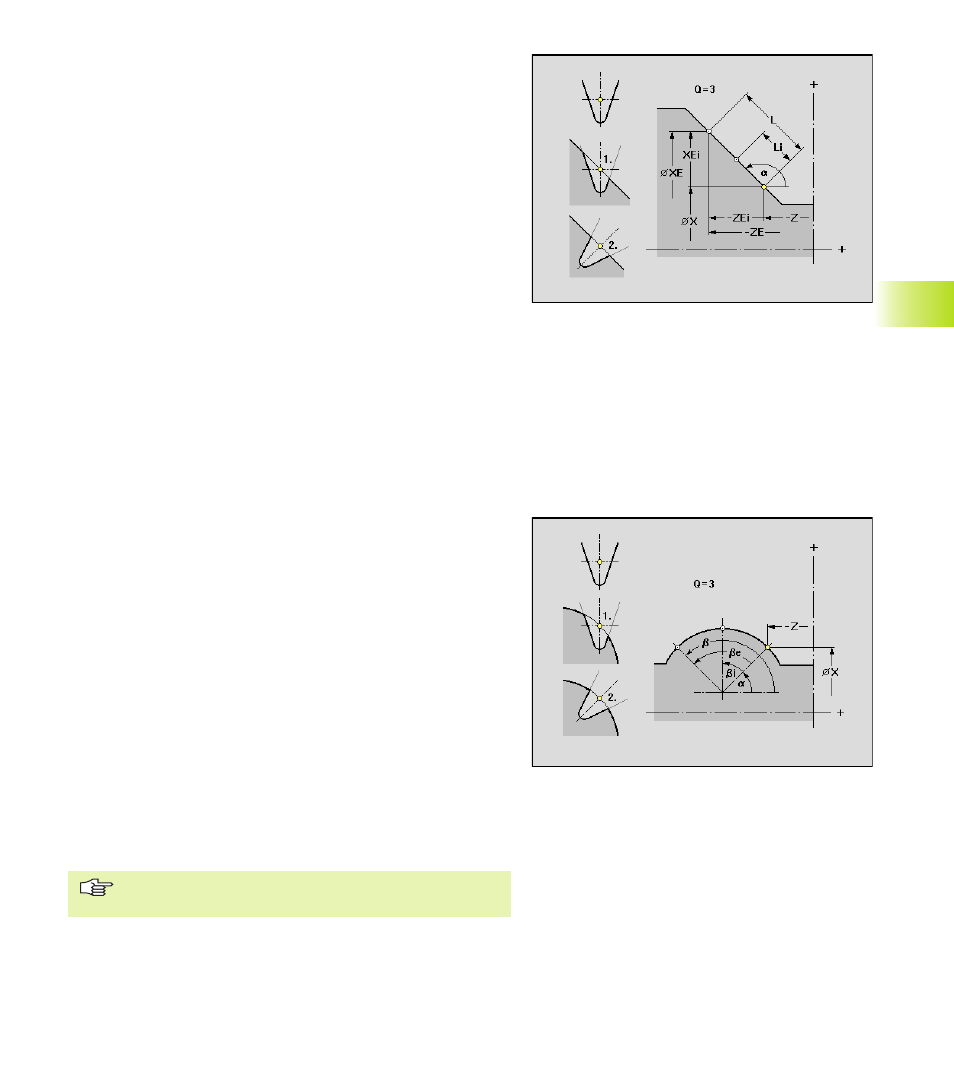

Paramètres „Superposition circulaire“
X, Z:
Point initial – Position du dernier élément de superposition
α
: Point initial comme angle (référence: une ligne parallèle à
l'axe Z passant par le centre de l'arc sélectionné)
Position: ■ Position d'origine/normale: insère le contour de
superposition dans sa forme d'„origine“ dans le contour
d'appui (cf. figure d'aide „1.“).
■ Position normale: fait pivoter le contour de superposition
en fonction de l'angle du point de superposition et l'insère
ensuite dans le contour d'appui (cf. figure d'aide „2.“).
Q: Nombre d'éléments superposés
β
: Point final – Position du dernier élément de superposition
(référence: une ligne parallèle à l'axe Z passant par le
centre de l'arc sélectionné)
β
e: Angle séparant le premier et le dernier élément superposé
β
i: Angle séparant les éléments superposés
Le sens de rotation suivant lequel se succèdent les contours
superposés correspond au sens de rotation de l'élément d'appui du
contour.
Le „point de référence“ du contour superposé est
positionné au „point de superposition“.
6.5 Contour de la pièce finie
Paramètres „Superposition linéaire“
X, Z:
Point initial – Position du dernier élément de superposition
Position: ■ Position d'origine/normale: insère le contour de
superposition dans sa forme d'„origine“ dans le contour
d'appui (cf. figure d'aide „1.“).
■ Position normale: fait pivoter le contour de superposition
en fonction de l'angle du point de superposition et l'insère
ensuite dans le contour d'appui (cf. figure d'aide „2.“).
Q: Nombre d'éléments superposés
XE, ZE: Point final – Position du dernier élément de superposition
XEi, ZEi: Point final en incrémental
L: Distance entre le premier et le dernier élément superposé
Li: Distance entre les éléments superposés
α
: Angle – par défaut: Angle de l'élément de contour d'appui
