2.1 Environnement d'utilisation
2.1 Environnement
d'utilisation

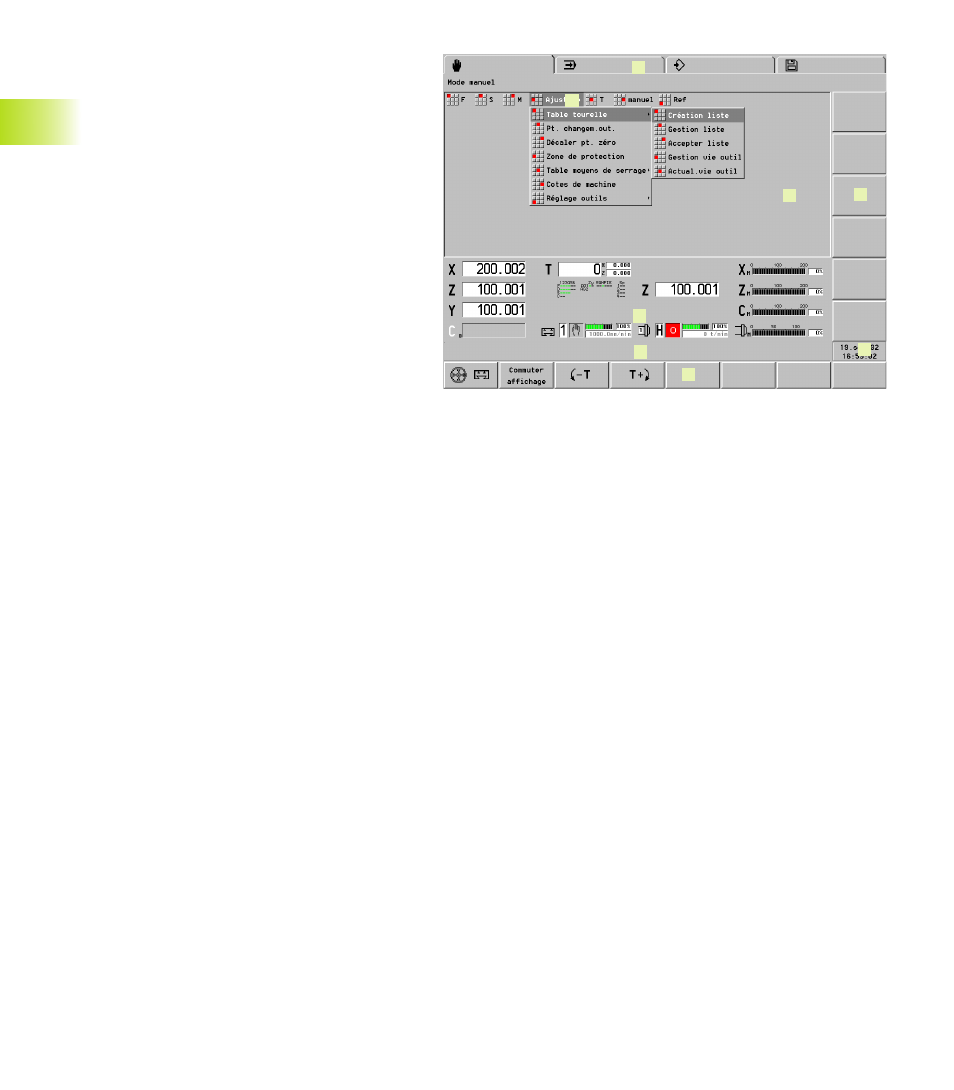

2.1.1 Affichages à l'écran
1 Barre des modes de fonctionnement
Affiche l'état des modes de fonctionnement.
■ Le mode de fonctionnement actif est en gris
foncé.
■ Modes de fonctionnement de programmation
et d'organisation:
– Le mode sélectionné est indiqué à droite du
symbole
– D'autres informations telles que le programme
sélectionné, le mode subsidiaire, etc. sont
affichées sous les symboles des modes de
fonctionnement.
2 Barre des menus et menus déroulants
pour sélectionner les fonctions
3 Fenêtre de travail
La taille et le contenu de la fenêtre de travail
dépendent du mode de fonctionnement. Certains
modes de fonctionnement de programmation et
d'organisation viennent se superposer sur
l'affichage de la machine.
4 Affichage de la Machine
Etat actuel de la machine (position de l'outil,
situation du cycle et de la broche, outil actif, etc.).
L'affichage de la machine peut être configuré.
5 Barre d'état
■ Simulation, TURN PLUS: Affichage des réglages
actuels ou remarques concernant l'étape
d'utilisation suivante
■ Autres modes de fonctionnement: Affichage du
dernier message d'erreur
6 Champ de date et signal de service
■ Affichage de la date et de l'heure
■ Un arrière plan en couleur signale une erreur ou
un message PLC
■ Le „signal de service“ affiche l'état de la
maintenance de la machine (cf. „ 9.3 Système de
maintenance“)
7 Barre de softkeys
Affiche la signification actuelle des softkeys.
8 Barre de softkeys verticale
Affiche la signification actuelle des softkeys.
Autres informations: cf. manuel de la machine
