3 Mode Manuel ou Automatique 56
3.7 Surveillance de charge
3.7.3 Edition des valeurs limites
L'éditeur des „paramètres de surveillance“ vous
permet d'analyser l'usinage de référence et
d'optimiser les valeurs limites.
Dans l'en-tête, la CNC PILOT affiche le nom du
programme des paramètres de surveillance
chargés.
Sélection: „Aff(ichage) – Surveillance charge –
Editer“ (mode Automatique).
Sous-menu „Edit. surv. charge“:
■ Sous-menu „Charger act (fichier actuel)“:
paramètres de surveillance du programme CN
sélectionné.
■ Sous-menu „Charger“: paramètres de
surveillance que vous sélectionnez.
■ Menu „Edit“: visualisation et édition des valeurs
limites.
■ Sous-menu „Eff. val. réf.“: efface les paramètres
de surveillance du programme CN affiché.
■ Auto: retour au menu Automatique
Edition des paramètres de surveillance

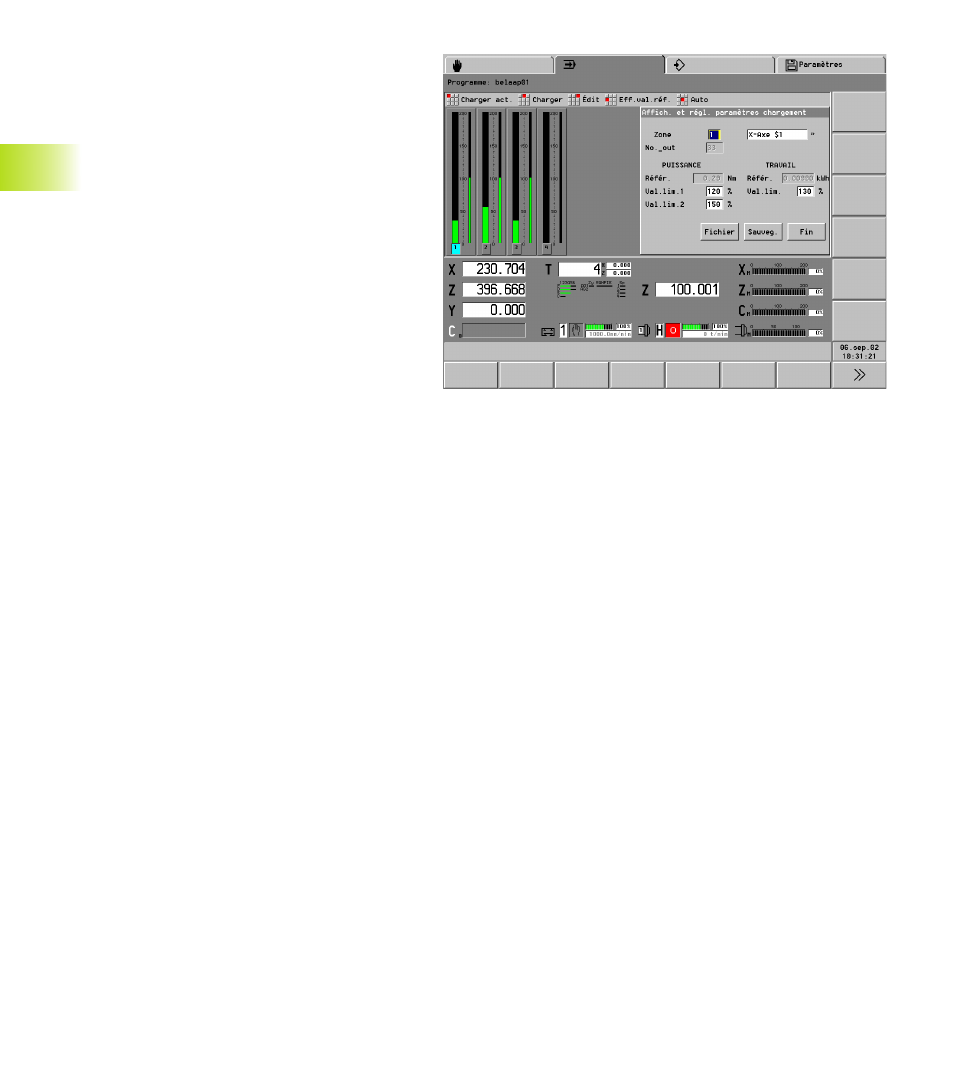

La boîte de dialogue „Afficher et régler paramètres
surveillance“ propose pour l'édition les paramètres
d'un agrégat d'une zone de surveillance.
Le curseur de défilement représente tous les
agrégats dans la zone de surveillance (curseur large:
valeurs de puissance; curseur mince: valeurs de
travail). L'agrégat sélectionné est affiché en couleur.
Vous inscrivez la zone de surveillance et
sélectionnez l'agrégat. La CNC PILOT affiche les
valeurs de référence, propose pour l'édition les
valeurs limites de „puissance“ et de „travail“ et
affiche „pour information“ l'outil (numéro T).
Boutons de la boîte de dialogue:
■ Sauvegarder: mémorise les valeurs limites de
cet agrégat dans cette zone.
■ Fin (ou touche ESC): pour quitter la boîte de
dialogue.
■ Fichier: commute vers le „graphique filaire“.
Condition: Les valeurs de mesure ont été
mémorisées lors de l'usinage de référence.
