6 TURN PLUS
250

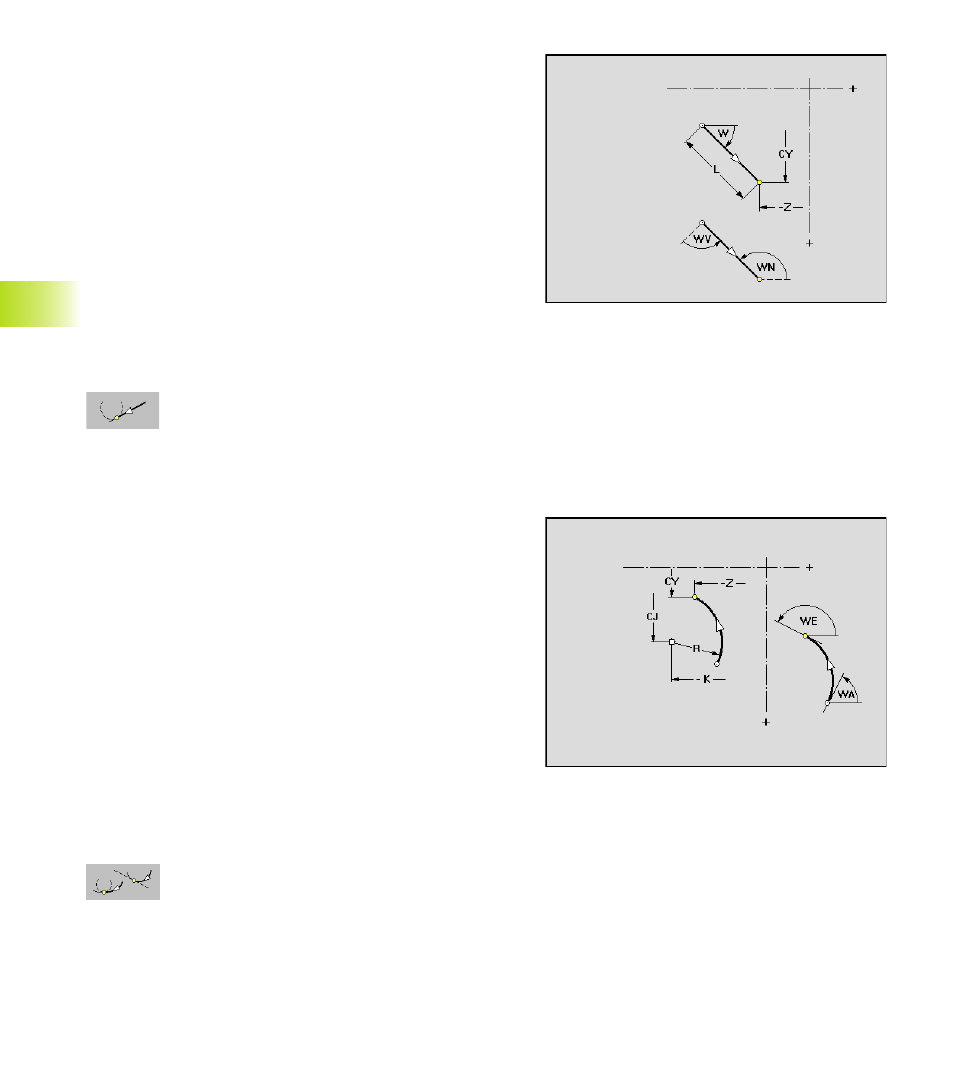

Arc de cercle dans contour sur le pourtour
Sélectionnez le sens de rotation de l'arc de cercle à l'aide du
symbole du menu et indiquez les cotes de l'arc de cercle.
Paramètres du point final de l'arc de cercle
Z:
Point final
P:
Point final – polaire
CY:
Point final – angle comme „cote de segment”
C:
Point final – angle
Paramètres du centre de l'arc de cercle
K:
Centre
CJ:
Centre (angle comme „cote de segment” – référence:
développé du pourtour au „diamètre de référence”)
PM:
Centre, polaire
β
:
Centre (angle)
Autres paramètres
R:
Rayon de l'arc de cercle
Tangentiel/non tangentiel: définir la transition vers
l'élément de contour suivant
Droite sur le pourtour
Sélectionnez le sens de la droite à l'aide du symbole du menu et
inscrivez ses cotes.
Paramètres
Z:
Point final de la droite
P:
Point final de la droite – polaire
CY:
Point final de la droite – angle comme „cote de segment”
C:
Point final de la droite – angle
W:
Angle de la droite (référence: cf. figure d'aide)
WV:
Angle par rapport à l'élément précédent
WN:
Angle par rapport à l'élément suivant
WV, WN:
■
Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■
Arc de cercle comme élément précédent/suivant: angle
vers tangente
L:
Longueur de la droite
Tangentiel/non tangentiel: définir la transition vers
l'élément de contour suivant
6.6 Contours avec l'axe C
