4 DIN PLUS 112

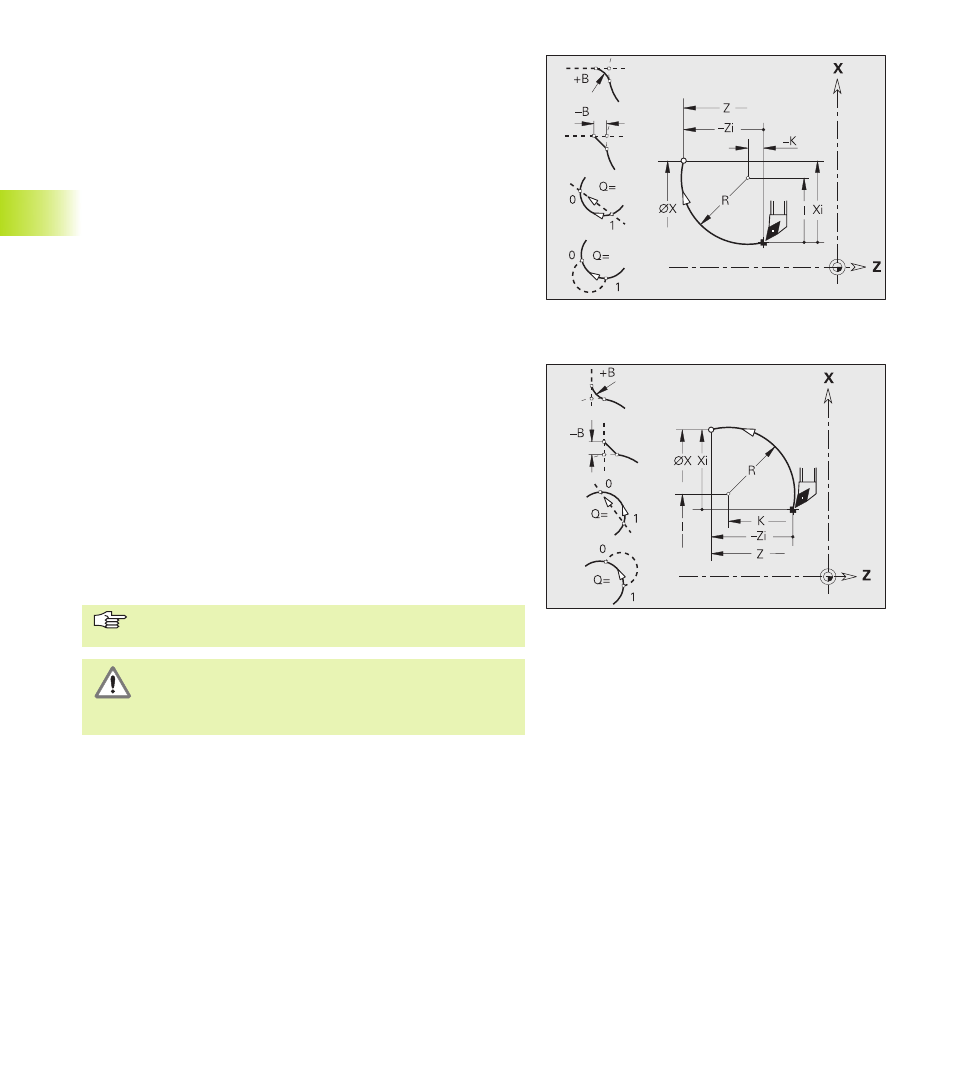

Arc de cercle G13
Déplacement circulaire
G2, G3 - cotation du centre en incrémental
G12, G13 - cotation du centre en absolu
L'outil se déplace selon l'avance d'usinage sur une trajectoire
circulaire jusqu'au „point final”.
Sens de rotation: cf. figure d'aide
Paramètres
X, Z: Diamètre, longueur point final (cote de diamètre X)
R: Rayon (0 < R <= 200 000 mm)
Q: Point d'intersection – par défaut: O=0. Point final si l'arc de
cercle coupe une droite ou un arc de cercle.
■ Q=0: point d'intersection éloigné
■ Q=1: point d'intersection proche
B: Chanfrein/arrondi – Transition vers l'élément de contour
suivant. Programmez le point final théorique si vous
introduisez un chanfrein/arrondi.
■ B pas d'introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
E: Facteur d'avance spéciale pour chanfrein/arrondi
(0 < E <= 1) – par défaut: 1
(avance spéciale = avance active * E)
G2=, G3 - centre en incrémental:
I, K:
Centre (distance point initial – centre: I cote de rayon)
G12, G13 – centre en absolu:
I, K:
Centre (I cote de rayon)
Avec axe Y: cf. Manuel d'utilisation „CNC PILOT 4290 avec axe Y“
Programmation X, Z: en absolu, en incrémental, avec
effet modal ou „?“
Attention, risque de collision !
Si les paramètres d'adresse sont calculés avec „variables
V“, le contrôle effectué est limité. Assurez-vous bien que
les valeurs des variables donnent un arc de cercle.
Arc de cercle G2
4.6 Commandes d'usinage
